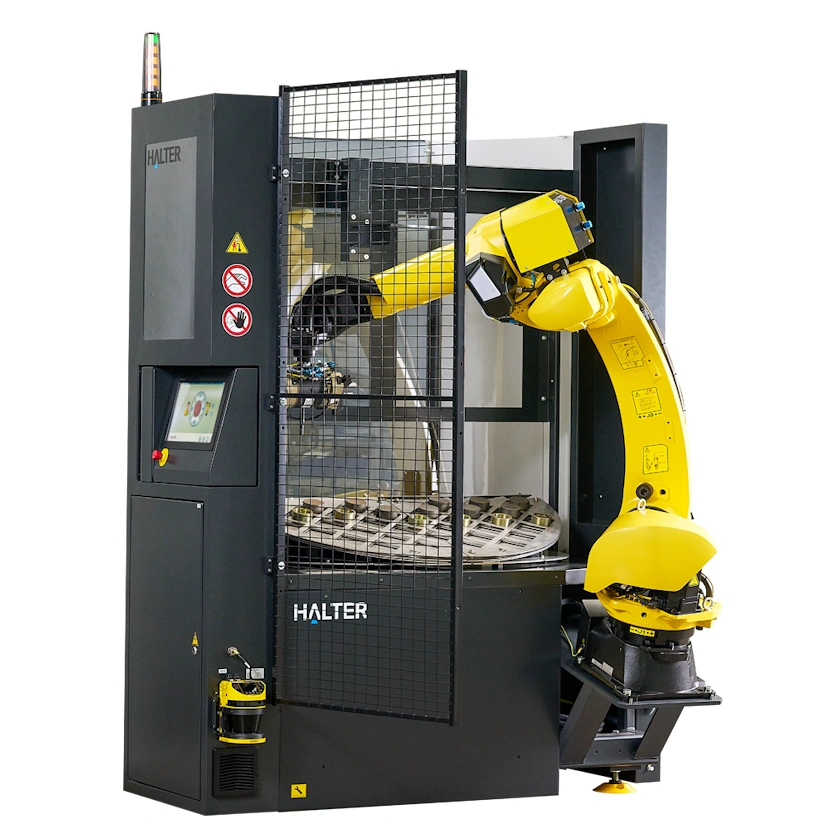

Halter Load Assistant
- Automatisation/Robotique
- |Chargeur robotisé pour machines-outils CNC
Halter Load Assistant est un système robotisé pour le chargement automatique de séries de petites/moyennes dimensions. Il est compatible avec tous les centres d’usinage et tours CNC nouveaux ou déjà existants et garantit une augmentation de la productivité sans ajouter d’autre opérateur.
Compact et ergonomique, il répond aussi aux normes de qualité les plus élevées, contribuant ainsi à l’augmentation du rendement de l’entreprise, notamment avec les séries de petites dimensions.
La configuration se fait moins de 5 minutes et il n’y a pas besoin d’avoir de l’expérience en systèmes robotisés pour être en mesure de l’utiliser.
Halter Load Assistant est la famille de systèmes d'automatisation robotisée pour le chargement et le déchargement automatiques de tours et de centres d'usinage CNC, disponible dans les configurations Universal, TurnStacker et MillStacker. La série couvre des charges utiles allant de 12 kg (Compact) à 25/35 kg (Premium) jusqu'à 35/70 kg (Big), avec un diamètre tournable qui passe de 135-160 mm sur les modèles Compact à 230 mm sur les Premium et 300 mm sur les Big ; côté fraisage, le MillStacker traite des pièces jusqu'à 200 mm en version Compact et 280 mm en Premium. Chaque cellule peut être reliée à 4 machines CNC au maximum, avec des changements en moins de 5 minutes grâce à la commande HALTER SmartControl à PLC Siemens et au bras robotisé FANUC à 6 axes. Modulaire et rapide à intégrer, la famille Load Assistant permet de faire évoluer l'automatisation d'un simple tour compact jusqu'à des cellules multi-machines pour une production sans surveillance.
Vidéo
Comparaison des modèles (10)
| Paramètre | Basic Pro 12 | Universal Compact 12 | Universal Premium 25/35 | Universal Big 35/70 | TurnStacker Compact 12 | TurnStacker Premium 25/35 | TurnStacker Big 35/70 | MillStacker Compact 12 | MillStacker Premium 25/35 | MillStacker Big 35/70 |
|---|---|---|---|---|---|---|---|---|---|---|
| Diamètre de pièce manipulable | — | jusqu'à 135 mm | — | — | jusqu'à 160 mm (Ø) | jusqu'à 230 mm (Ø) | jusqu'à 300 mm (Ø) | jusqu'à 200 mm (L×W) | jusqu'à 280 mm (L×W) | — |
| Longueur de pièce manipulable | — | jusqu'à 250 mm (arbre long opt.) | — | — | — | — | — | — | — | — |
| Charge utile (payload) | 12 kg | 12 | 25 kg / 35 kg | 35 kg / 70 kg | 12 | 25/35 | 35/70 | 12 | 25/35 | 35/70 |
| CNC – modèle | HALTER SmartControl (Siemens PLC) | HALTER SmartControl (Siemens PLC) | HALTER SmartControl (Siemens PLC) | HALTER SmartControl (Siemens PLC) | HALTER SmartControl (Siemens PLC) | HALTER SmartControl (Siemens PLC) | HALTER SmartControl (Siemens PLC) | HALTER SmartControl (Siemens PLC) | HALTER SmartControl (Siemens PLC) | HALTER SmartControl (Siemens PLC) |
| Catégorie | — | Universel (tournage+fraisage) | — | — | Tournage – pièces symétriques | Tournage – pièces symétriques | Tournage lourd | Fraisage – empilé | Fraisage – empilé | Fraisage – empilé |
| CNC max connectables | — | jusqu'à 4 | — | — | jusqu'à 4 | jusqu'à 4 | jusqu'à 4 | jusqu'à 4 | jusqu'à 4 | jusqu'à 4 |
| Avances rapides | — | <5 min | — | — | <5 min | <5 min | <5 min | <5 min | <5 min | — |
