Jingdiao GRU
- Fraisage
- |Série de centres d'usinage CNC 5 axes grande vitesse

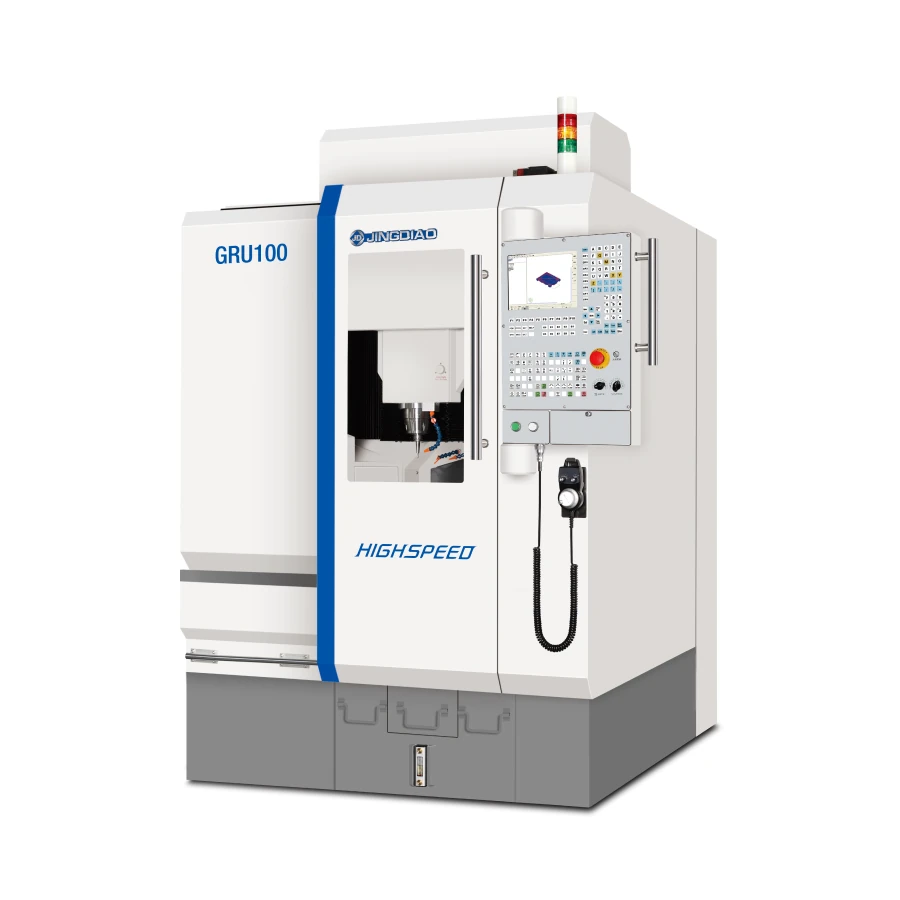

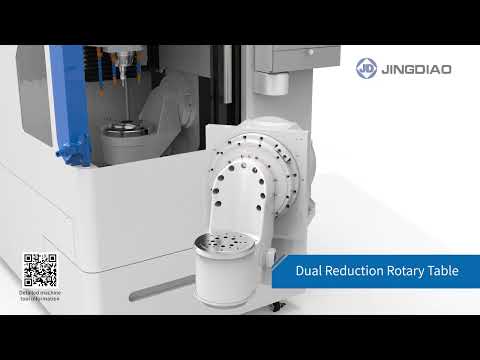

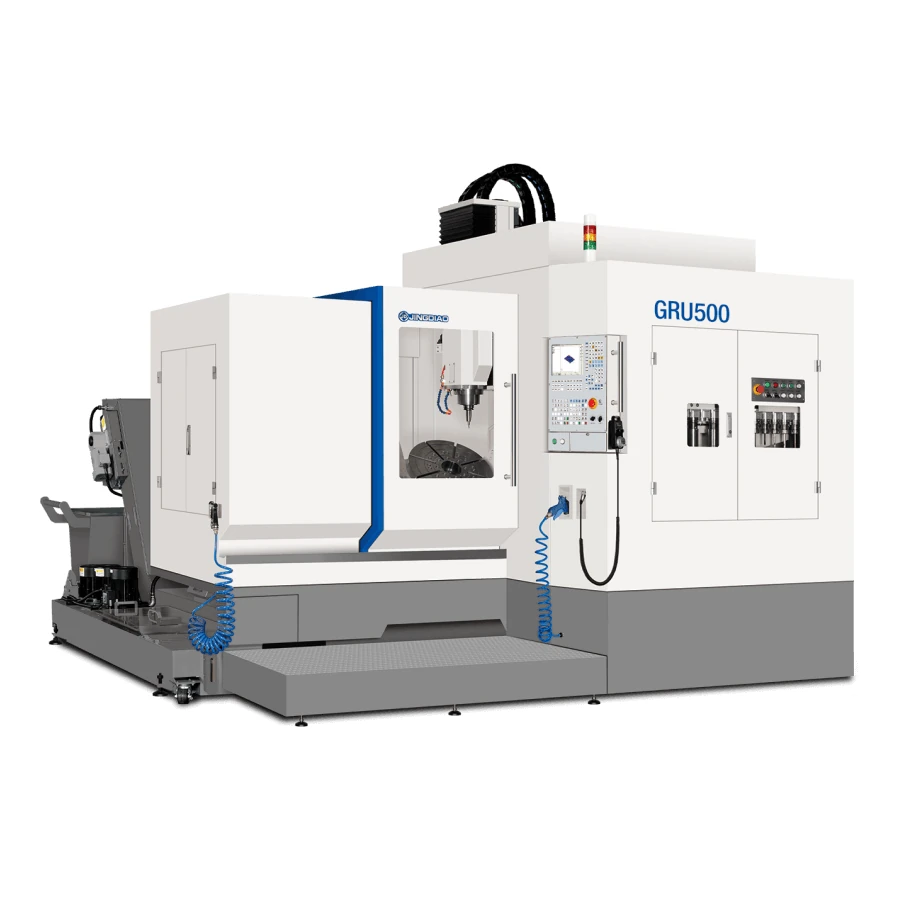

La série Jingdiao GRU regroupe six centres d'usinage CNC 5 axes à table rotative – GRU50, GRU100, GRU200, GRU300, GRU400T et GRU500 – conçus pour couvrir une large gamme de dimensions et de niveaux de précision. Les courses augmentent progressivement de 235 x 210 x 175 mm sur le GRU50 jusqu'à 550 x 770 x 450 mm sur le GRU500, tandis que la table rotative passe de Ø110 à Ø500 mm et la charge de 10 à 300 kg. Les broches grande vitesse atteignent 36 000 tr/min sur les modèles les plus compacts et descendent à 15 000-20 000 tr/min sur les grands formats, où intervient un couple de 21,5 Nm. Les magasins d'outils vont de 14 à 63 postes et tous les modèles adoptent la commande propriétaire JD50 avec FAO SurfMill. Cette gamme permet de choisir, au sein d'une même série, la machine la plus adaptée selon la taille de la pièce et la précision requise.

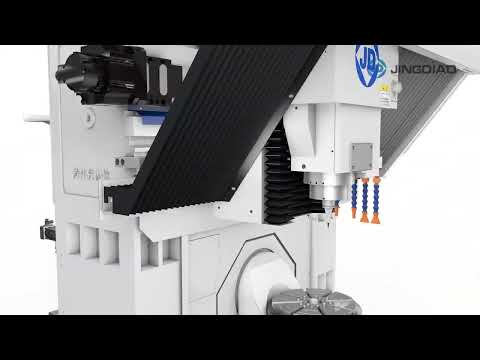

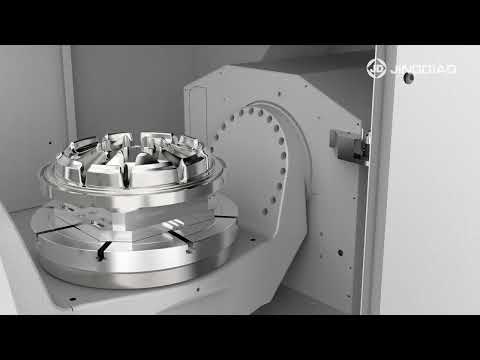

Vidéo
Commande numérique
- Commande
- Jingdiao JD50
- Programmation standard
- ISO
- CAM
- JDSoft SurfMill (propriétaire)
Comparaison des modèles (6)

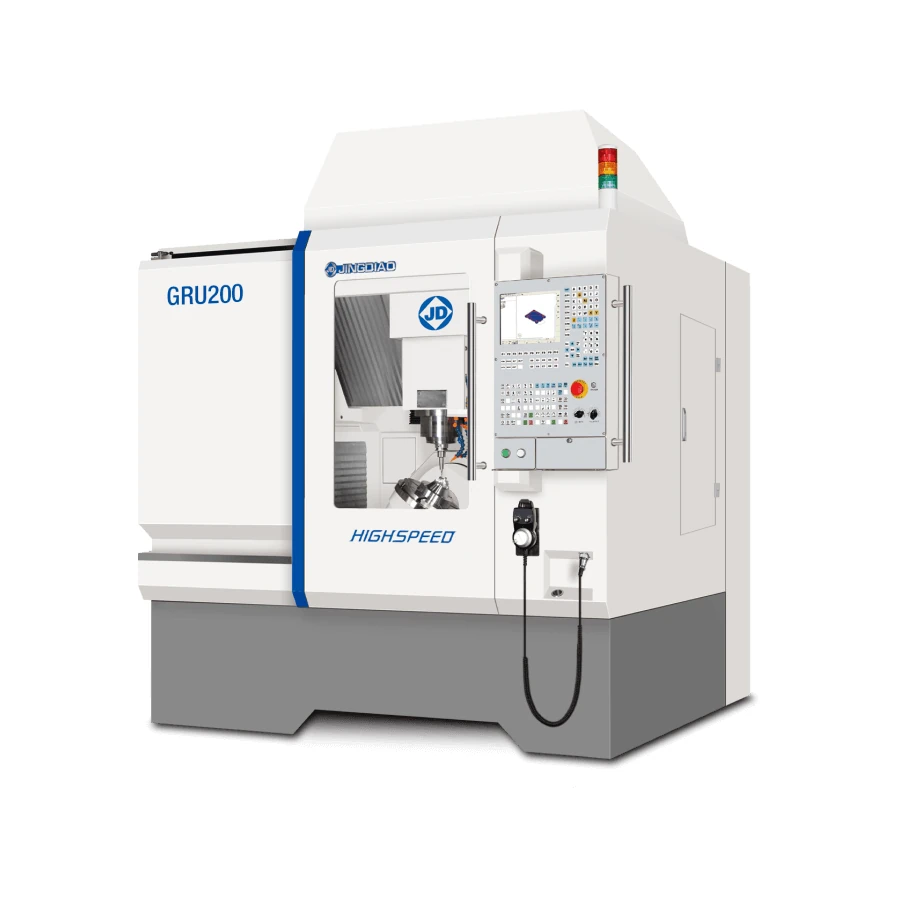

| Paramètre | GRU50 | GRU100 | GRU200T | GRU300 | GRU400T | GRU500 |
|---|---|---|---|---|---|---|

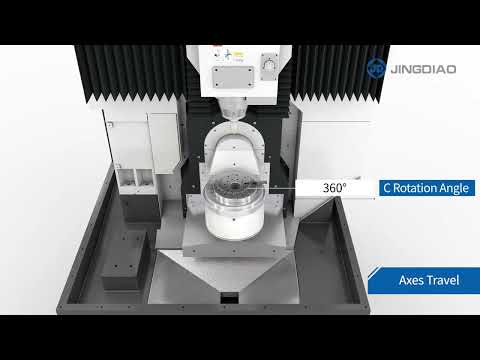

| Course d'axe (X×Y×Z) | 235 × 210 × 175 mm | 400 × 200 × 200 mm | 500 × 280 × 300 mm | 390 × 510 × 300 mm | 450 × 680 × 400 mm | 550 × 720 × 450 mm |
| Diamètre admis au-dessus du banc | Ø110 mm | Ø160 mm | Ø260 mm | Ø300 mm | Ø400 mm | Ø500 mm |
| Charge de la table | 10 kg | 15 kg | 30 kg | 100 kg | 150 kg | 300 kg |
| Broche – vitesse | 32000–36000 tr/min (deuxième broche) | 24000–32000 tr/min (contre-broche) | 20000–32000 tr/min (à confirmer) | 20000–32000 tr/min (deuxième broche) | 20000 tr/min | 15000–20000 tr/min (contre-broche) |
| Broche – couple | 21.5 Nm | 21.5 Nm | 21.5 Nm | 21.5 Nm | 21.5 Nm | 21.5 Nm |
| Broche – attachement / cône | ISO20 / HSK-E32 | HSK-E32 / BT30 | HSK-E32 / BT30 / HSK-A50 | HSK-E32 / HSK-A50 | HSK-A50 | HSK-A50 / HSK-A63 |
| Nombre d'axes | 5 axes | 5 axes | 5 axes | 5 axes | 5 axes | 5 axes |

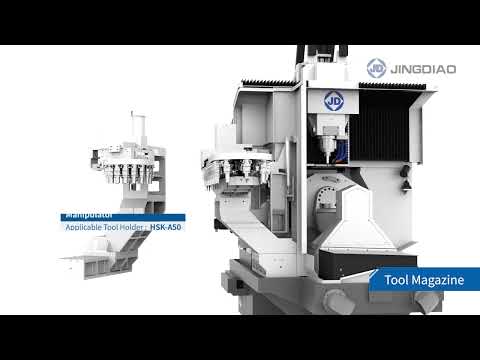

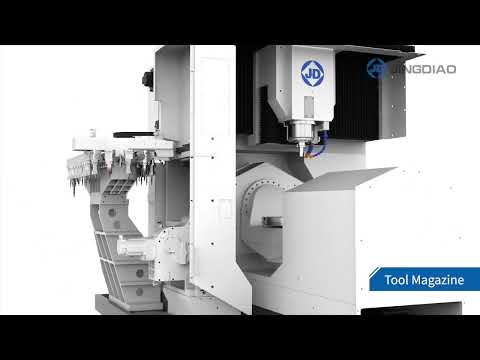

| Magasin d'outils – capacité | 21 outils | 14–16 outils (type parapluie, selon la configuration) | 37 ou 63 outils (à chaîne, à confirmer) | 24 (type parapluie) ou 37 (type chaîne) outils | 37 outils (à chaîne) | 37 (standard) ou 63 (en option) outils, type chaîne |
| Magasin d'outils – type | À chaîne | Type parapluie | À chaîne | Type parapluie ou type chaîne | À chaîne | À chaîne |
| CNC – modèle | JD50 | JD50 | JD50 | JD50 | JD50 | JD50 |
