Neway NL-Y

La série Neway NL-Y réunit 8 centres de tournage CNC (de NL301Y à NL638Y) à broche unique, dotés d'un axe Y et d'outils motorisés : l'axe Y permet le fraisage hors axe et l'usinage complet au-delà de la symétrie de révolution. Le diamètre tournable maximal va de Ø300 à Ø560 mm, avec un passage de barre de Ø51 à Ø89 mm et une longueur tournable de 300 à 2 860 mm ; les courses couvrent 210-350 mm en X et 400-2 960 mm en Z. La broche, à nez A2-6 à A2-11, tourne de 2 000 à 5 000 tr/min et développe de 11 à 18,5 kW en continu (15-18,5 kW en pointe) ; la tourelle est à 12 positions avec outils motorisés.

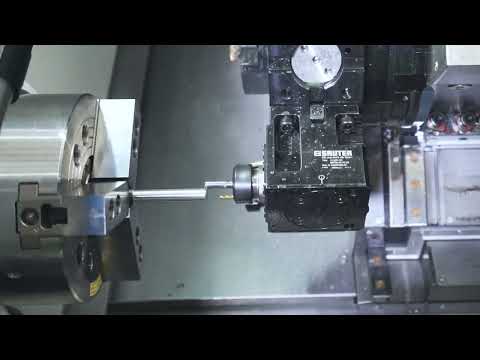

Vidéo

Demander des informations

Commande numérique

Commande
Fanuc 0i-TF Plus
Programmation standard
ISO
Programmation conversationnelle
Manual Guide i
CAM
CAM de tiers

Comparaison des modèles (8)

Paramètre NL301Y NL302Y NL403Y NL405Y NL634Y NL635Y NL636Y NL638Y
Course d'axe (X×Z) 210 × 400 mm 210 × 600 mm 280 × 800 mm 280 × 1280 mm 350 × 960 mm 350 × 1460 mm 350 × 1960 mm 350 × 2960 mm
Diamètre de tournage Ø300 mm Ø300 mm Ø400 mm Ø400 mm Ø560 mm Ø560 mm Ø560 mm Ø560 mm
Diamètre de barre Ø51 mm Ø51 mm Ø74 mm Ø74 mm Ø74 mm Ø74 mm Ø89 mm Ø89 mm
Longueur de tournage 300 mm 550 mm 700 mm 1180 mm 860 mm 1360 mm 1860 mm 2860 mm
Broche – vitesse 5000 tr/min 5000 tr/min 3500 tr/min 3500 tr/min 2000 tr/min 2000 tr/min 2000 tr/min 2000 tr/min
Puissance broche (continue) 11 kW 11 kW 15 kW 15 kW 18.5 kW 18.5 kW 18.5 kW 18.5 kW
Puissance broche (crête) 15 kW 15 kW 18.5 kW 18.5 kW 22 kW 22 kW 22 kW 22 kW
Broche – attachement / cône A2-6 A2-6 A2-8 A2-8 A2-11 A2-11 A2-11 A2-11
CNC – modèle Neway Fanuc [Siemens] Neway Fanuc [Siemens] Neway Fanuc [Siemens] Neway Fanuc [Siemens] Neway Fanuc [Siemens] Neway Fanuc [Siemens] Neway Fanuc [Siemens] Neway Fanuc [Siemens]
