Jingdiao HGU
- Fräsen
- |3-Achsen-CNC-Hochgeschwindigkeitsbearbeitungszentren (Baureihe)

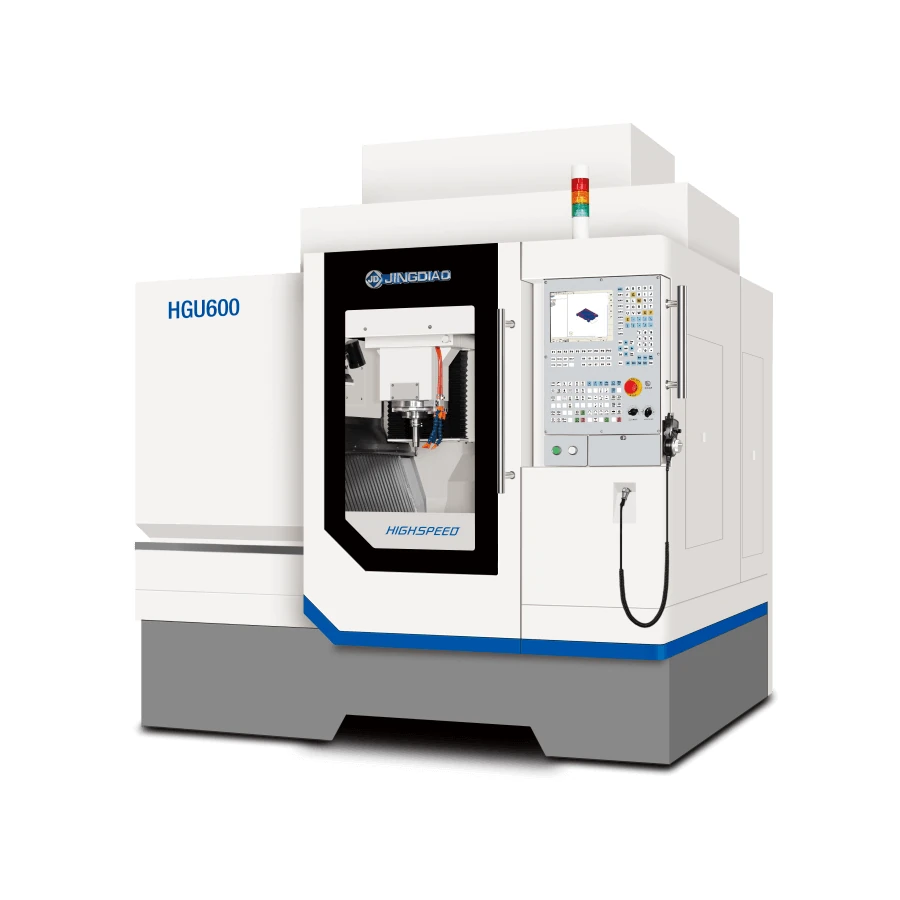

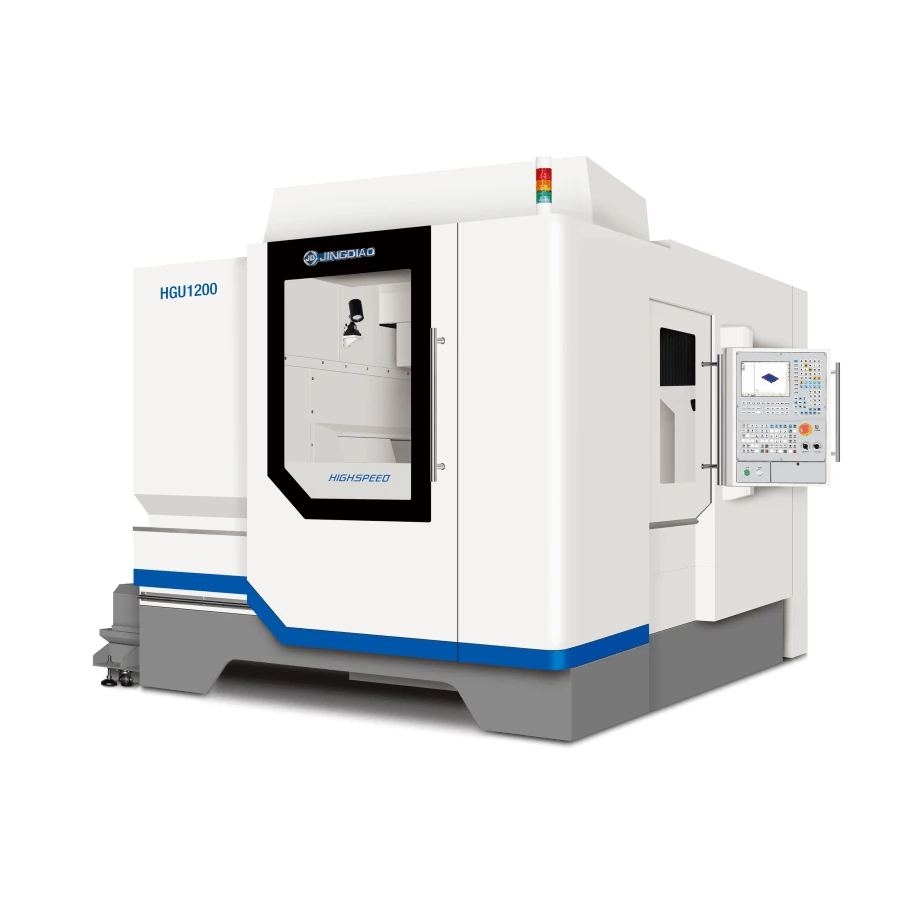

Die Jingdiao HGU-Baureihe vereint fünf 3-Achsen-CNC-Bearbeitungszentren – HGU400, HGU600, HGU800, HGU1200 und HGU2000T – für ein breites Größenspektrum bei gleichbleibend sehr hoher Jingdiao-Präzision. Der Weg der X-Achse steigt schrittweise von 400 mm beim HGU400 auf 600, 800 und 1.200 mm bis zu 2.000 mm beim HGU2000T, mit Tischen von 530 x 430 mm bis über zwei Meter (2.050 x 850 mm) und Traglasten von 300 bis 2.000 kg. Die kompakteren Modelle treiben die Spindel bis 32.000-36.000 U/min mit ISO20/HSK-E32-Aufnahme und einer Genauigkeit von 2-5 µm; die größeren Formate nutzen Spindeln bis 20.000-24.000 U/min mit HSK-A50- (oder BT30-) Aufnahme und einer Genauigkeit von 5-20 µm. Das Werkzeugmagazin reicht von 20 bis 37 Plätzen, und alle Modelle teilen sich die herstellereigene JD50-Steuerung mit SurfMill-CAM und In-Prozess-Messung. Diese Staffelung ermöglicht es, innerhalb derselben Baureihe die passende Maschine je nach Werkstückgröße zu wählen, ohne auf eine Finish-Qualität im Nanometerbereich zu verzichten.

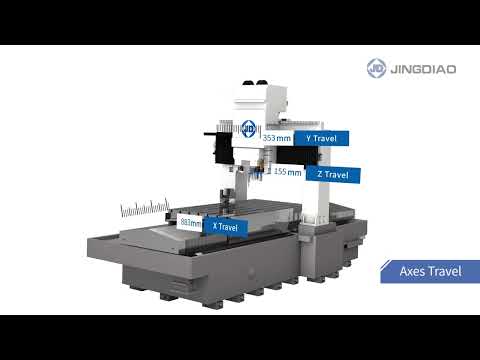

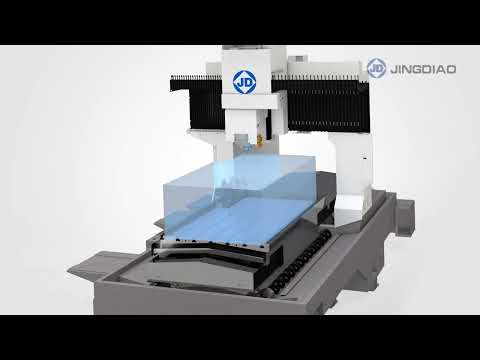

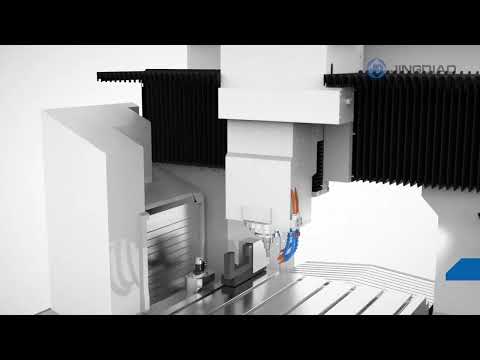

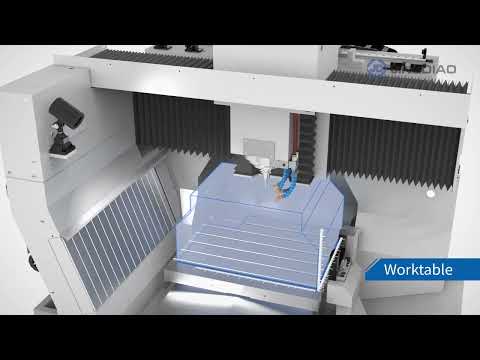

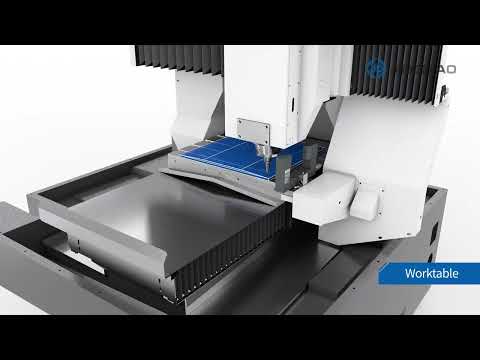

Video
CNC-Steuerung
- Steuerung
- Jingdiao JD50
- Standardprogrammierung
- ISO
- CAM
- JDSoft SurfMill (proprietär)
Könnte Sie auch interessieren (5)
| Parameter | HGU400 | HGU600 | HGU800 | HGU1200 | HGU2000T |
|---|---|---|---|---|---|
| Achsweg (X×Y×Z) | 400 × 400 × 200 mm | 600 × 500 × 300 mm | 800 × 800 × 350 mm | 1200 × 800 × 350 mm | 2000 × 800 × 350 mm |
| Tischtragkraft | 300 kg | 300 kg | 1000 kg | 1000 kg | 2000 kg |
| Tischgröße (X×Y) | 530 × 430 mm | 650 × 650 mm | 850 × 850 mm | 1250 × 850 mm | 2050 × 850 mm |
| Spindel – Drehzahl | 32000–36000 U/min (zweite Spindel) | 32000 U/min | 20000 U/min | 20000 U/min | 20000–24000 U/min (zweite Spindel) |
| Spindel – Aufnahme / Kegel | ISO20 / HSK-E32 | HSK-E32 | HSK-A50 | HSK-A50 | HSK-A50 / BT30 |
| Anzahl Achsen | 3 Achsen | 3 Achsen | 3 Achsen | 3 Achsen | 3 Achsen |
| Werkzeugmagazin – Kapazität | 20 (Schirmmagazin) oder 37 (Kettenmagazin) Werkzeuge | 24 (Schirmtyp) oder 37 (Kettentyp) Werkzeuge | 37 Werkzeuge (Kettenmagazin) | 37 Werkzeuge (Kettenmagazin) | 37 Werkzeuge (Kettenmagazin) |
| Werkzeugmagazin – Typ | Schirm- oder Kettenmagazin | Schirm- oder Kettenmagazin | Kettentyp | Kettentyp | Kettentyp |
| CNC – Modell | JD50 | JD50 | JD50 | JD50 | JD50 |
