Okuma GI-20NII

Die Innenrundschleifmaschinen der Baureihe GI20N-II zählen zu den gelungensten Konstruktionen der Branche und sind das Ergebnis der bewährten Erfahrung von OKUMA: eine Kombination aus modernster Technologie und traditioneller Technik, die in vielen Jahren Erfahrung in diesem Sektor gereift ist.

In vier Ausführungen gebaut – „SBK KIT“ mit riemengetriebener Spindel, „SHK KIT“ mit einer Motorspindel, „2WS“ mit zwei fluchtenden Motorspindeln und „4WS“ mit vier Motorspindeln auf einem Revolver mit automatischer Indexierung – kann sie nahezu alle Anforderungen des Innenrundschleifens in der Produktion erfüllen.

Die sehr kompakte, einteilige Struktur des Maschinenbetts verleiht hohe Steifigkeit; eine sorgfältige Konstruktion hat eine perfekte Ausbalancierung der Maschine ermöglicht.

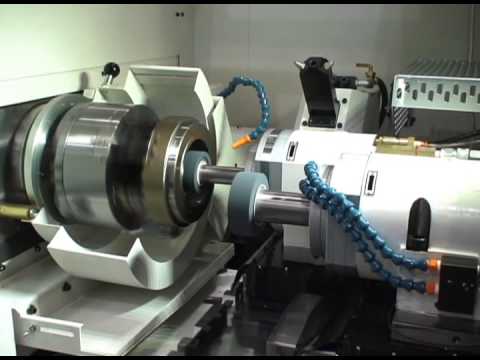

Der Werkstückspindelstock (max. Drehzahl 750 min-1) wird direkt von einem AC-Servomotor angetrieben; die Lebensdauerschmierung sorgt für hohe Zuverlässigkeit und reduziert den Wartungsaufwand auf ein Minimum.

X- und Z-Achse auf hydrostatischer Führung mit 5 Kontaktpunkten, ein traditionelles Okuma-System, das absolute Genauigkeit bei der Positionierung der Achsen und deren hohe Steifigkeit gewährleistet, auch bei der Bearbeitung schwierigster Werkstoffe wie legierter Stähle, Hartmetall und Keramik.

Der Achsvorschub wird direkt von AC-Servomotoren und Original-OKUMA-Antrieben mit hochpräzisen Kugelumlaufspindeln gesteuert; eine Auflösung von 0,0001 mm ermöglicht eine äußerst hohe Feinfühligkeit bei der Programmierung der Bearbeitungen.

Das System „Termo Friendly Concept“ verleiht hohe thermische und dimensionale Stabilität, auch bei langdauernden Schleifoperationen oder in Umgebungen mit erheblichen Temperaturschwankungen im Tagesverlauf.

Die innovative dialogorientierte Programmiersoftware, implementiert auf der CNC-Steuerung OSP 300GA, erlaubt nicht nur präzise Bearbeitungen ohne das Eingreifen erfahrener Bediener, sondern verkürzt auch die Programmierzeit erheblich; damit erweist sich die Maschine auch bei der Fertigung kleiner Lose als hocheffizient.

Maschine konform zur C.E.-Richtlinie mit integraler Schutzverkleidung.
