Okuma LU EX Series
- Drehen
- |4-Achs-CNC-Drehmaschine mit Doppelrevolver
Die Drehmaschinen der Baureihe LU sind mit ihren zwei gegenüberliegenden Revolvern technologisch marktführend im Bereich der synchronen und simultanen 4-Achsen-Bearbeitung.
Dank ihrer Technologie gewährleisten sie eine Einsparung von rund 35 % sowohl bei den Stückkosten als auch bei der Zykluszeit.
Dank der massiven Maschinenstruktur, der großen Flachführungen sowie der Antriebe und Motoren mit hohem Drehmoment eignet sich die Baureihe besonders für Werkstücke mit einem hohen Verhältnis von Länge zu Durchmesser.
Die Baureihe LU erweist sich auch für die Bearbeitung von Werkstoffen mit hoher Zähigkeit und Härte als ausgezeichnete Wahl.
Die Okuma-Baureihe LU EX vereint 4-Achs-CNC-Drehmaschinen mit doppeltem Revolver, die durch Parallelbearbeitung die Zykluszeiten senken. Die Reihe reicht vom Einstiegsmodell LU-S1600 mit einer Werkzeugmagazin-Kapazität von 6/6 über die mittleren Modelle LU3000 EX (12/8) sowie LU4000 EX und LU7000 EX (12/10) bis zu den Spitzenmodellen LU35II und LU45II, beide mit einer Kapazität von 12+10. Bei allen Modellen erreichen die Eilgänge 15 m/min in der X-Achse und 20 m/min in der Z-Achse, was eine gleichbleibende Leistung über die gesamte Baureihe gewährleistet. Der Platzbedarf der Maschine wächst entsprechend: von 4.535×2.872 mm bei der LU35II bis 4.750×3.340 mm bei der LU45II. Mit dieser Abstufung ermöglicht die Baureihe LU EX, die passende Konfiguration für Produktionsvolumen und -komplexität zu wählen, von einfacheren Arbeiten bis zu solchen mit höherem Werkzeugbedarf.

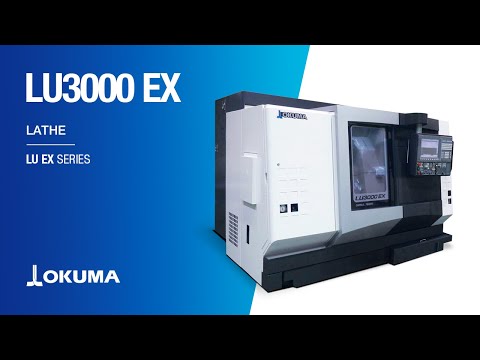

Video
CNC-Steuerung
- Steuerung
- Okuma OSP-P500
- Standardprogrammierung
- ISO
- Konversationsprogrammierung
- IGF-L (optional)
- CAM
- CAM-Systeme von Drittanbietern
Könnte Sie auch interessieren (6)
| Parameter | LU-S1600 | LU3000 EX | LU4000 EX | LU7000 EX | LU35II | LU45II |
|---|---|---|---|---|---|---|
| Drehdurchmesser | 160 mm | 410 mm | 480 mm | 900 mm | 550 mm | 650 mm |
| Drehlänge | 480, 550, 1000 mm | 350, 600, 1000 mm | 400, 650, 1250 mm | 2000 mm | 920, 1570, 2070 mm | 1000, 2000, 3000 mm |
| Spindel – Drehzahl | 4000, [6000] min-1 | 5000, [4200], [3000] min-1 | 4200, [3000] min-1 | 1500, [750], [500] min-1 | 3200 min-1 | 2800 min-1 |
| Spindelleistung (Dauerbetrieb) | 11/7.5, [15/11] kW | 22/15, [30/20] kW | 22/15, [30/20], [43/20] kW | 45/37, [55/45], [75/60] kW | 30/22 [37/30] kW | 37/30 [45/37] kW |
| Spindelleistung (Spitze) | 11/7.5, [15/11] kW | 22/15, [30/20] kW | 22/15, [30/20], [43/20] kW | 45/37, [55/45], [75/60] kW | 30/22 [37/30] kW | 37/30 [45/37] kW |
| Anzahl Achsen | 4 Achsen (nach Kategorie) | 4 Achsen (nach Kategorie) | 4 Achsen (nach Kategorie) | 4 Achsen (nach Kategorie) | 4 Achsen (nach Kategorie) | 4 Achsen (nach Kategorie) |
| Werkzeugmagazin – Kapazität | 6/6 | 12/8 | 12/10 | 12/10 | 12+10 | 12+10 |
| Eilgang | X:15/Z:20 m/min | X:15/Z:20 m/min | X:15/Z:20 m/min | X:15/Z:20 m/min | X:15/Z:20 m/min | X:15/Z:20 m/min |
| Maschinenabmessungen (X×Y) | — | — | — | — | 4535 × 2872 mm | 4750 × 3340 mm |
