Sodick ALC-G iGE+

Die Baureihe ALC iGE+ bringt deutliche Verbesserungen bei Schnittgeschwindigkeit, geometrischer Genauigkeit und Oberflächengüte – dank des neuen Systems iGroove, das auf der AXIALEN DRAHTROTATION beruht und von Sodick für dieses Modell patentiert wurde. Die größten Vorteile der Funktion liegen in der äußerst hohen Parallelität und Rechtwinkligkeit der Wände, verbunden mit einer bemerkenswerten Oberflächengleichmäßigkeit vor allem bei sehr niedrigen Rauheitswerten, und nicht zuletzt in einer Drahteinsparung von 30 % ab dem ersten Nachschnitt gegenüber einer herkömmlichen Maschine. Der Generator enthält zahlreiche Schaltkreise, die den Entladespalt je nach Anwendung optimal steuern. Das Schruppen wird mit einem optimierten Impuls gesteuert, um eine höhere Genauigkeit in Oberflächenqualität und Form zu erreichen. Die Einheit beruht auf einer energiesparenden Auslegung und arbeitet darauf hin, unnötige Energieverluste zu minimieren.

Die Sodick Linearmotoren mit 10 Jahren Garantie bieten ein hohes dynamisches Ansprechverhalten und gewährleisten dank Direktantrieb eine außergewöhnliche Positioniergenauigkeit und größere Stabilität während der Bearbeitung. Da keine verschleiß- und wartungsanfälligen Teile vorhanden sind, bleibt die hervorragende Leistung über lange Zeit erhalten. Der Linearmotor erlaubt eine höhere Empfindlichkeit bei der Entladungsregelung; ein besonderer Schaltkreis passt die Technologie an die Änderung der Werkstückdicke an: der TC (Thinking Circuit) erfasst automatisch die Höhe des Werkstücks und errechnet optimale Bearbeitungsparameter. Die Struktur aus Meehanite-Guss und die Keramik, aus der einige zentrale Bauteile der Maschine bestehen, sorgen für hohe Isolationsleistung, Verschleißfestigkeit, geringes Gewicht und höchste Bearbeitungsgenauigkeit.

Die Funktion TH COM ermöglicht es, eine thermische Abweichung durch Schwankungen der Umgebungstemperatur zu überwachen und zu korrigieren. Im neuen Behälter finden vier Filter Platz, während seine Struktur in drei Kammern unterteilt ist, um während der Arbeit stets sauberes Wasser bereitzustellen. Der Flüssigkeitsbehälter ist mit einem neu konzipierten energiesparenden Pumpensystem ausgestattet. Zur Standardausstattung gehört zudem ein Schaltkreis, der den Flüssigkeitsdurchsatz zu den Köpfen während der Bearbeitung überwacht; dieses intelligente Überwachungssystem hilft, den Energieverbrauch der Spülpumpe zu senken.

Entsprechend erreicht die Baureihe ALC eine beträchtliche Senkung des Energieverbrauchs um 20 % einschließlich Standby gegenüber den Standardmodellen. Dieser Fortschritt bei der Energieeffizienz bringt Kostenersparnisse und ökologische Vorteile, ohne die Leistung zu beeinträchtigen. In der Baureihe ALC kommt die neue CNC SPW zum Einsatz, mit einem schnellen DUAL-CORE-Prozessor und dem neuen 19”-LCD-Monitor mit integriertem Touchpanel, um die Bedienung der Steuerung weiter zu verbessern.

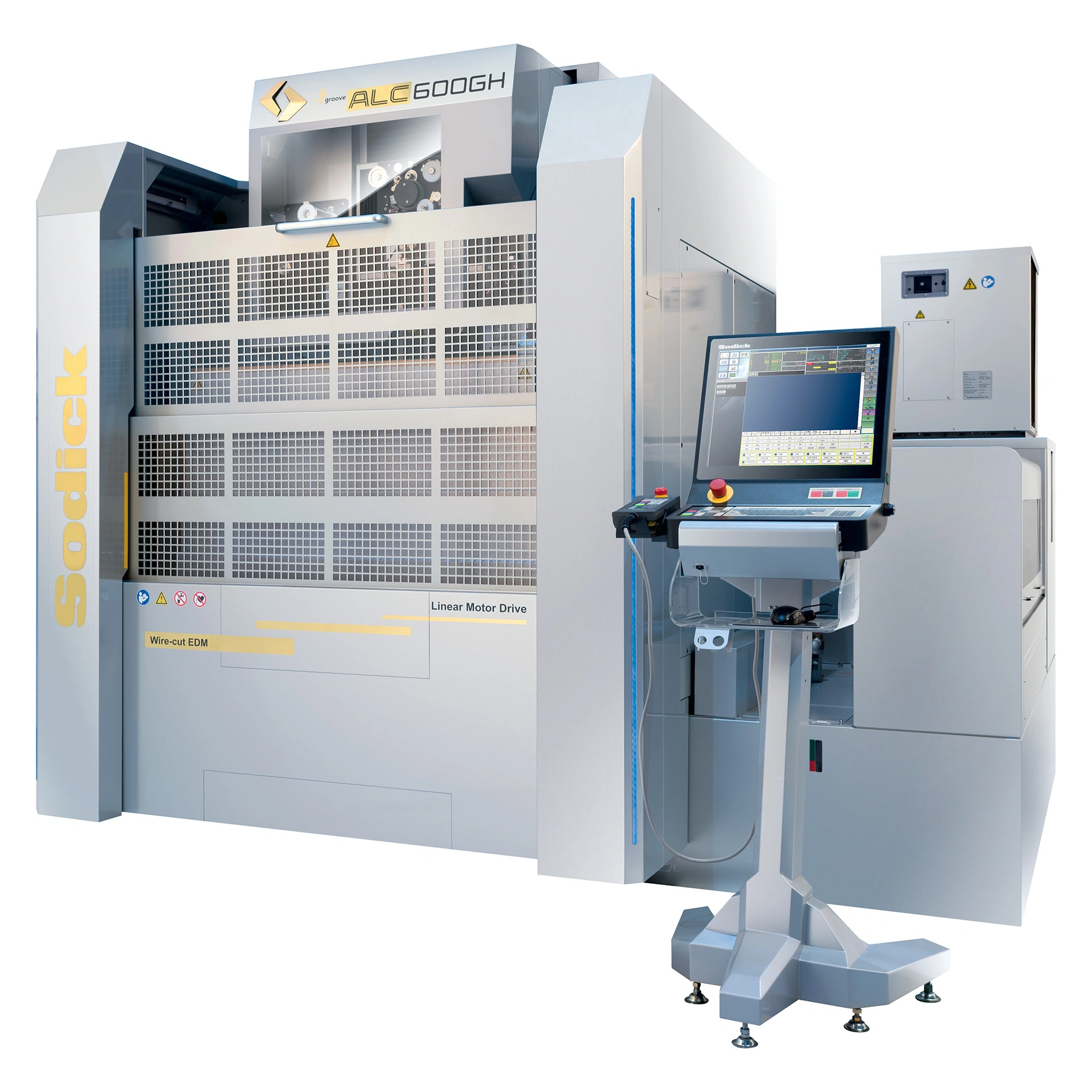

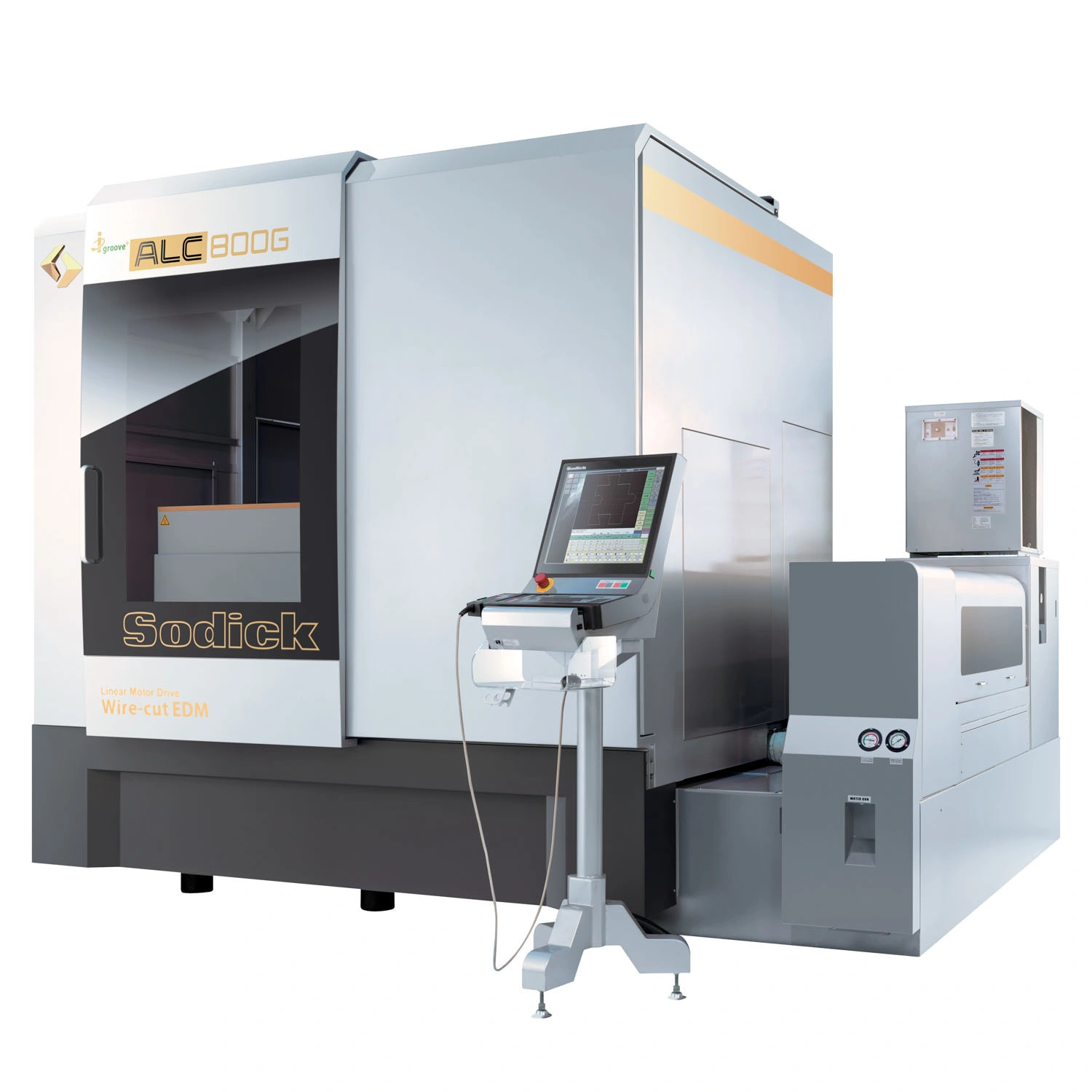

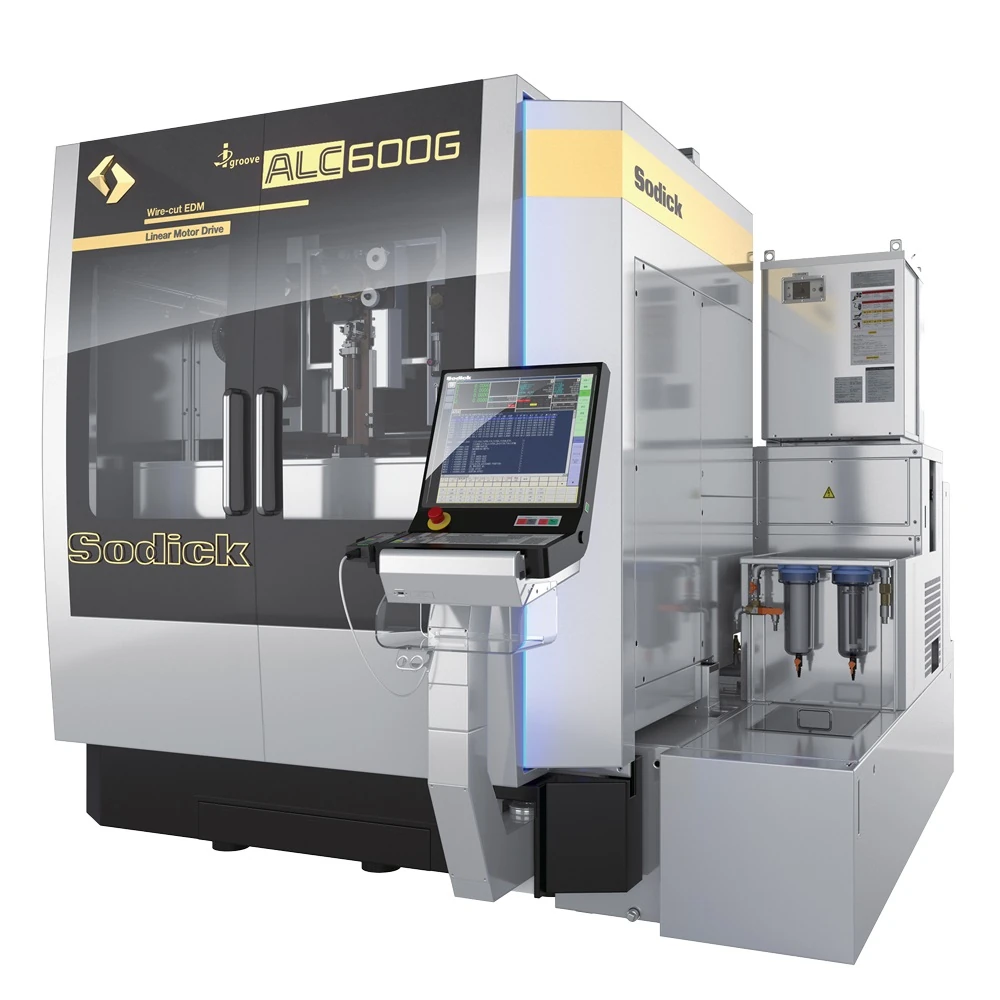

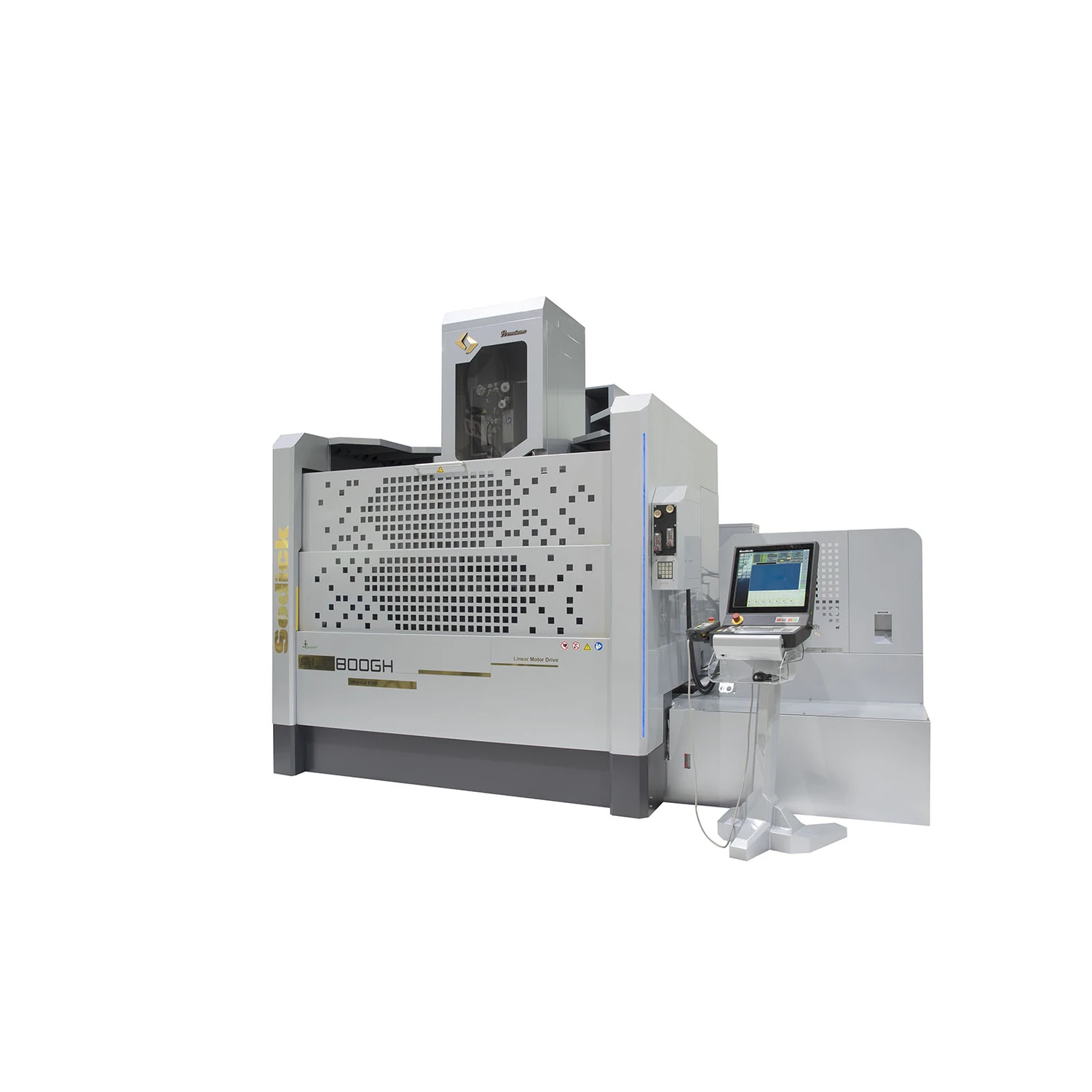

Die Sodick Baureihe ALC-G in der Ausführung iGE+ vereint fünf Premium-Drahterodiermaschinen mit Linearmotoren: ALC400G, ALC600G, ALC600GH, ALC800G und ALC800GH. Das maximale Werkstückgewicht wächst über die Baureihe hinweg stufenweise an, von 500 kg beim Grundmodell ALC400G über 1.000 kg bei ALC600G und ALC600GH bis zu 3.000 kg bei ALC800G und ALC800GH; damit eignet sich die Baureihe sowohl für kleinere Werkzeuge als auch für großformatige Bauteile. Der verwendbare Drahtdurchmesser beträgt bei vier der fünf Modelle Ø 0,1–0,3 mm, während die ALC800GH Drähte von Ø 0,2 bis 0,3 mm einsetzt. Dank der Linearmotoren und der iGE+ Technologie gewährleistet die gesamte Baureihe hohe Genauigkeit und Wiederholgenauigkeit und bietet dem Kunden die Möglichkeit, die Maschinengröße passend zu Gewicht und Abmessungen des Werkstücks zu wählen, ohne auf die für die Premiumklasse typische Leistung zu verzichten.
