Sodick VN

Die Drahterodiermaschinen der Baureihe VN verfügen über eine numerische Steuerung neuester Generation, LN3W, mit der sich außergewöhnliche Leistungen und hohe Geschwindigkeiten erreichen lassen, bei gleichbleibend hoher Präzision und Effizienz im Bearbeitungsprozess. Sie sind mit Linearmotoren ausgestattet, die eine Achsbewegung mit hoher Geschwindigkeit bei schnellem Ansprechen auf die Steuerung und ohne den Verschleiß ermöglichen, der für Maschinen mit Kugelgewindetrieben normalerweise typisch ist. Die Baureihe VN setzt für die kritischsten Teile Keramik ein; deren wichtigste Vorteile sind ein niedriger Wärmeausdehnungskoeffizient, geringes Gewicht, hohe Steifigkeit, Verschleißfestigkeit und ausgezeichnete elektrische Isoliereigenschaften. Sie ist damit das ideale Material, um eine führende Maschine im Bereich des hochwertigen Erodierens zu bauen. Die Baureihe VN nutzt darüber hinaus ein energiesparendes Hydrauliksystem. Rund 70 % der beim Drahterodieren eingesetzten elektrischen Energie fließen in die Flüssigkeitsaufbereitung. Um dieses Problem zu lösen, ist nun serienmäßig ein Schaltkreis zur Flüssigkeitssteuerung enthalten, der die zum Antrieb der Pumpen nötige Energie senkt. Erreicht wird dies über einen Inverter, der den Wasserdurchsatz zu den Köpfen während der Bearbeitung regelt. Daraus ergibt sich eine Senkung des Energieverbrauchs um etwa 20 % im Standby-Zustand der Maschine gegenüber herkömmlichen Modellen.

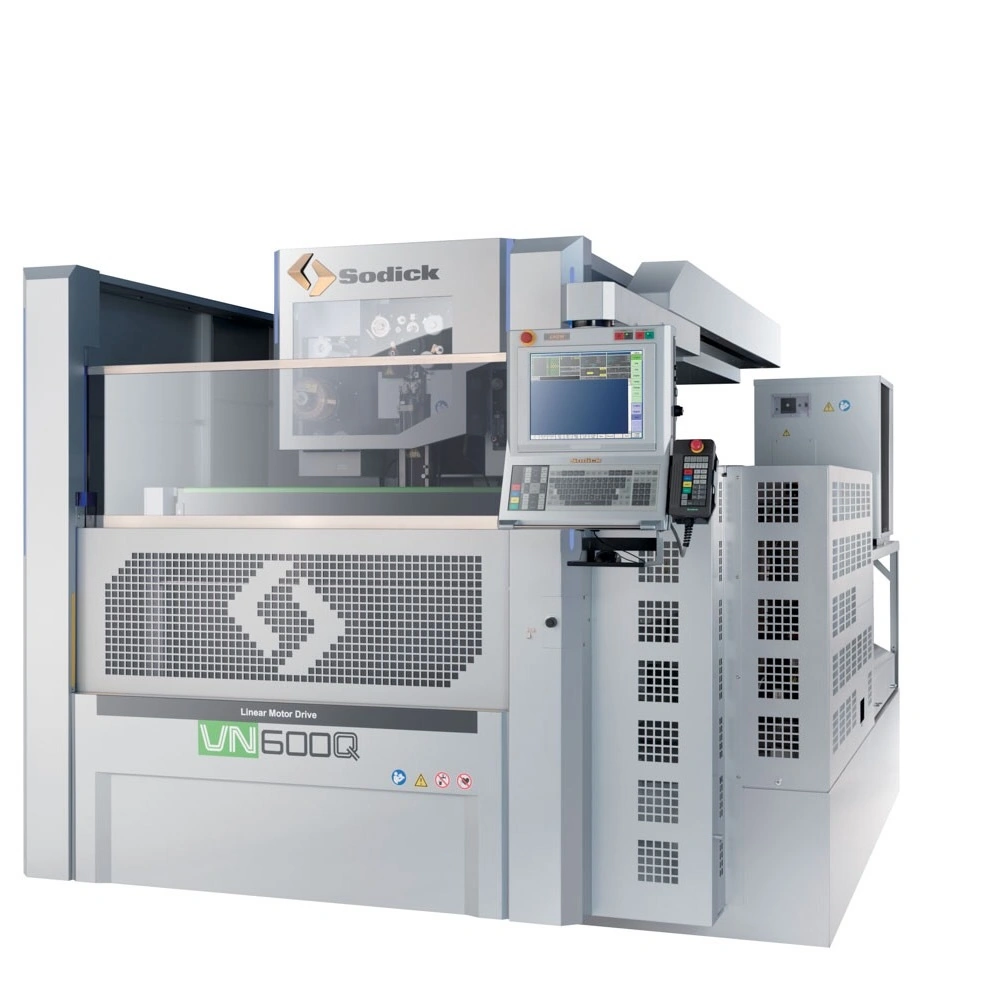

Die Sodick Baureihe VN vereint unter der Marke Sodick die Drahterodiermaschinen mit Linearmotoren „Enhanced Standard“ VN400Q und VN600Q, ausgelegt für zuverlässiges und wirtschaftliches Drahtschneiden. Die Verfahrwege wachsen von 400 x 300 x 230 mm bei der VN400Q auf 600 x 400 x 310 mm bei der VN600Q, während beide dieselben U/V-Wege von 90 x 90 mm und dieselbe maximale Konizität von bis zu 15 Grad auf 120 mm aufweisen. Über die gesamte Baureihe reicht der verwendbare Draht von 0,1 bis 0,3 mm, bei Geschwindigkeiten bis 420 mm/s, mit Generator LN3W und entionisiertem Wasser als Dielektrikum. Der vierseitige Tisch ist bei beiden Modellen gleich, das bearbeitbare Werkstückgewicht erreicht 850 kg. Insgesamt deckt die Baureihe Anforderungen beim Drahtschneiden ab, die von kompakteren Abmessungen bis zu größeren und schwereren Werkstücken reichen, und behält dabei dieselbe technologische Architektur bei.
