TMW – Takahashi Microstar L3II-W-NCL

Die hochpräzise Drehmaschine Takahashi Mod. Microstar L3II-W-NCL wurde für die Fertigung von Hochpräzisionsbauteilen im Bereich Automotive – Ventile und Einspritzdüsen – entwickelt und wird vollständig in Japan gebaut.
Die Maschine ist mit zwei Motorspindeln mit Flüssigkeitskühlung ausgestattet, um Fehler durch Wärmeausdehnung zu vermeiden.

Die Temperatur der Motorspindeln wird ständig überwacht und innerhalb eines Bereichs von 5 Grad gehalten, um Maßabweichungen während der Drehbearbeitung auf ein Minimum zu reduzieren.

Die gesteuerte C-Achse ist optional; auf den Bohrstangenhaltern können pneumatische oder elektrische Motorspindeln installiert werden, die mit der CNC-Steuerung verbunden werden.

Zur Sicherstellung einer hohen Produktivität sind ein einfacher oder doppelter CNC-Handhabungsautomat zum Be- und Entladen des Werkstücks mit drei gesteuerten Achsen sowie ein Werkstückwechsel-Zubehör verfügbar, mit dem das Teil in zwei Aufspannungen bearbeitet werden kann.

Die Betten der Spindellinien und der Achsschlitten sind voneinander unabhängig, sodass keine Schwingungen übertragen werden.

Die Schlitten der X- und Z-Achse sind auf einer Schwalbenschwanzführung montiert, um höchste Steifigkeit und überlegene Präzision sowie eine längere Standzeit der Werkzeuge zu erreichen. Die Schlitten und die Kugelumlaufspindeln werden durch das serienmäßig mitgelieferte automatische Schmieraggregat automatisch geschmiert.

Die Kugelumlaufspindeln sind von hoher Qualität und vorgespannt, um Temperaturschwankungen durch die Bewegung der Kugeln in der Mutter auf ein Minimum zu reduzieren. Die Genauigkeit der Achsen X und Z beträgt 0,001 mm, die Wiederholgenauigkeit +/- 0,001 mm und der Rundlauf der Spindelnase 0,002 mm.

Um beim gleichzeitigen Drehen mit zwei Achsen eine höhere Präzision zu erzielen, verfügt dieses Maschinenmodell über eine Z-Achse mit Spindelbewegung (der Spindelstock bewegt sich).

Die Basismaschine ist für ein pneumatisches selbstzentrierendes Spannfutter vorbereitet, während die Vorbereitung für hydraulische selbstzentrierende Spannfutter je nach Anforderungen an die Werkstückspannung optional ist.

Optional können die Achsen X und Z mit Glasmaßstäben mit einer Auflösung von 0,05 Mikron ausgestattet werden.

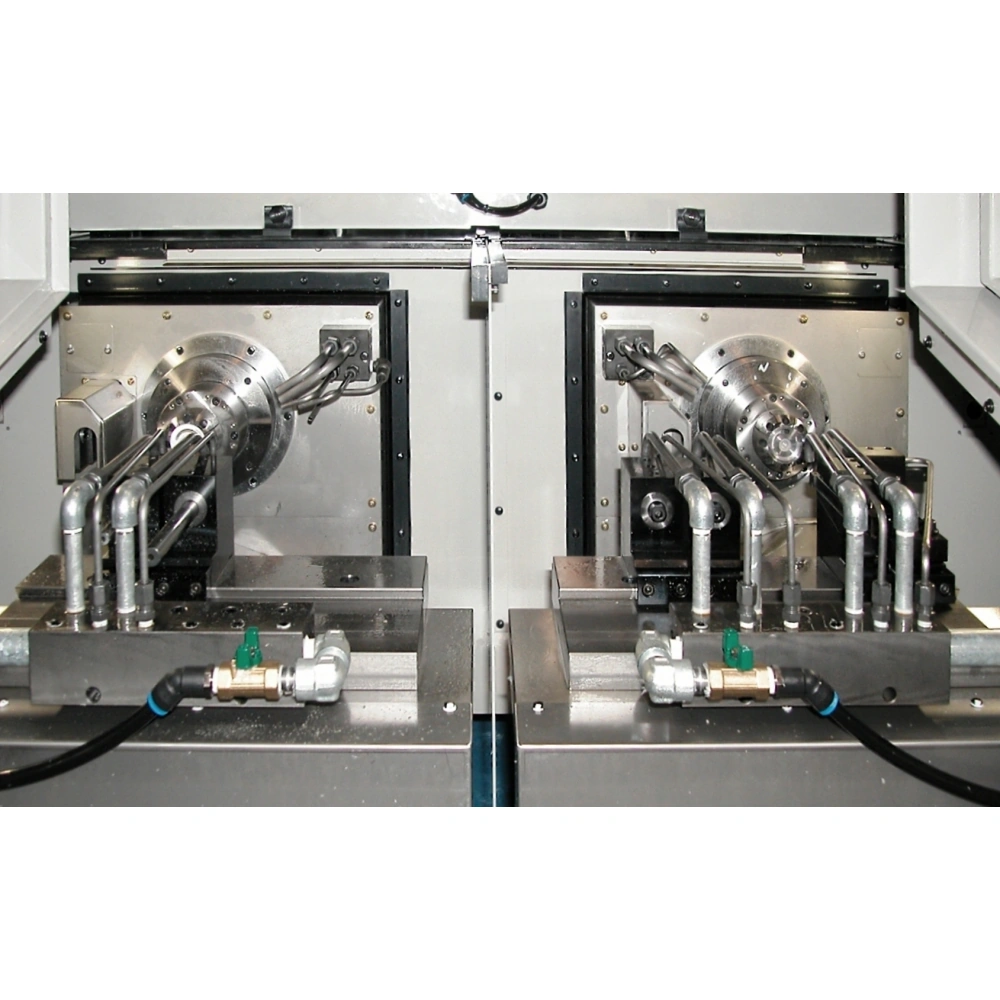

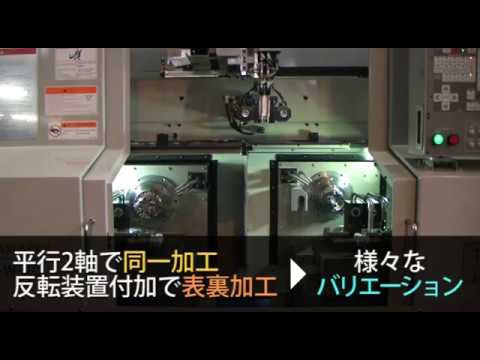

Die TMW – Takahashi Microstar L3II-W-NCL ist eine CNC-Drehmaschine in Gang-Bauweise mit zwei parallel angeordneten Spindeln, ausgestattet mit einem Portallader für automatische Zyklen. Die Doppelspindel-Konfiguration verdoppelt die Produktivität oder ermöglicht die Vorder-/Rückseitenbearbeitung, bei gleichzeitiger Kompaktheit und Schnelligkeit der Microstar-Reihe. Mit einem Drehdurchmesser bis 40 mm, Verfahrwegen von 200 mm in X und 235 mm in Z und einer Built-in-Spindel bis 6.000 min-1 mit 5,5/2,2 kW ist sie eine robuste Lösung für die Seriendrehung kleiner Teile. Eilgänge von 18 m/min auf beiden Achsen halten die Taktzeiten kurz.
