Amada Techster
- Rectification
- |Rectifieuse plane CNC (série)
Les modèles TECHSTER sont conçus pour des opérations exigeantes de rectification de surfaces ou de profils en atelier. La large gamme d'équipements en option étend les fonctionnalités de la machine : dressage de profils de haute précision, rectification de profils complexes, mesure automatique et programmation externe.
La série Techster se distingue par l'emploi de composants de très haute qualité et par une réalisation artisanale exécutée dans un environnement de production moderne.
La conception repose sur un bâti en fonte en forme de T fortement nervuré, ainsi que sur une table et une structure à colonne en « C » également en fonte. La réalisation complexe par coulée continue garantit une excellente homogénéité thermique.
Tous les axes sont entraînés par des servomoteurs et des vis à billes. Le système d'entraînement de la table est une solution spéciale brevetée par AMADA, aux propriétés d'amortissement particulièrement élevées.
Les supports des guidages linéaires des axes vertical et transversal sont rectifiés, tandis que les surfaces de contact et les glissières de la table sont à double V finies par grattage manuel ; l'ensemble assure d'excellentes propriétés d'amortissement et une longue durée de service.
Les effets thermiques générés par les systèmes d'entraînement sont compensés par une installation de refroidissement actif.
Le mouvement des axes est assuré par des servomoteurs et des vis à billes rectifiées.
La conception cohérente de tous les composants et des techniques de production orientées vers la plus haute précision garantissent des résultats objectifs et comparables.
La série Amada Techster réunit six rectifieuses planes à CNC – Techster 52, 64, 84, 105, 106 et 126.

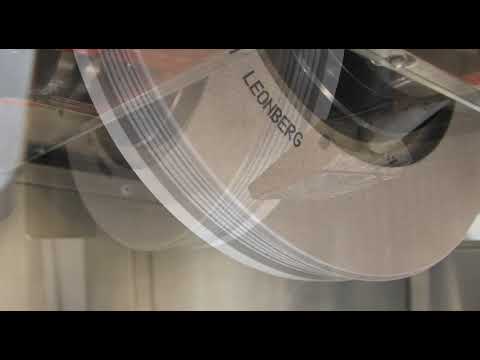

Vidéo
Commande numérique
- Commande
- Fanuc 32i-B
- Programmation conversationnelle
- programmation conversationnelle du constructeur
- CAM
- WINWOP / CGS (propriétaire)
Comparaison des modèles (6)
| Paramètre | Techster 52 | Techster 64 | Techster 84 | Techster 105 | Techster 106 | Techster 126 |
|---|---|---|---|---|---|---|
| Course longitudinale | 400 mm | 640 mm | 840 mm | 1.300 mm | 1.300 mm | 1.500 mm |
| Course transversale | 250 mm | 450 mm | 450 mm | 560 mm | 660 mm | 660 mm |
| Distance max meule–table | 500 mm | 500 mm | 500 mm | 750 mm | 850 mm | 850 mm |
| Meule – diamètre | Ø255 mm | Ø355 mm | Ø355 mm | Ø405 mm | Ø405 mm | Ø510 mm |
| Puissance broche (continue) | 3,7 kW | 7,5 kW | 7,5 kW | 15 kW | 15 kW | 22 kW |
| Broche – vitesse | 500–5000 tr/min | 300–2500 tr/min | 300–2500 tr/min | 300–2000 tr/min | 300–2000 tr/min | 300–1500 tr/min |
| CNC – modèle | Fanuc 32i-B | Fanuc 32i-B | Fanuc 32i-B | Fanuc 32i-B | Fanuc 32i-B | Fanuc 32i-B |
| Dimensions plateau magnétique (X×Y×Z) | 400 × 200 × 70 mm | 600 × 400 × 100 mm | 700 × 400 × 100 mm | 1000 × 500 × 100 mm | 1000 × 600 × 100 mm | 1200 × 600 × 100 mm |
| Meule – épaisseur | 6.4–25 mm | 38–50 mm | 38–50 mm | 38–50 mm | 38–50 mm | 38–50 mm |
| Meule – alésage | Ø50.8 mm | Ø127 mm | Ø127 mm | Ø127 mm | Ø127 mm | Ø127 mm |
