Star SL
- Tournage
- |Tour automatique à poupée mobile (type suisse) de petit diamètre
Les tours à poupée mobile de la série SL présentent les caractéristiques traditionnelles propres à un tour Swiss-Type, le tout avec la technologie d’avant-garde STAR.
Outre les usinages simultanés en face avant et arrière de tournage, perçage, taraudage et fraisage, il est possible d’effectuer des perçages et des fraisages.

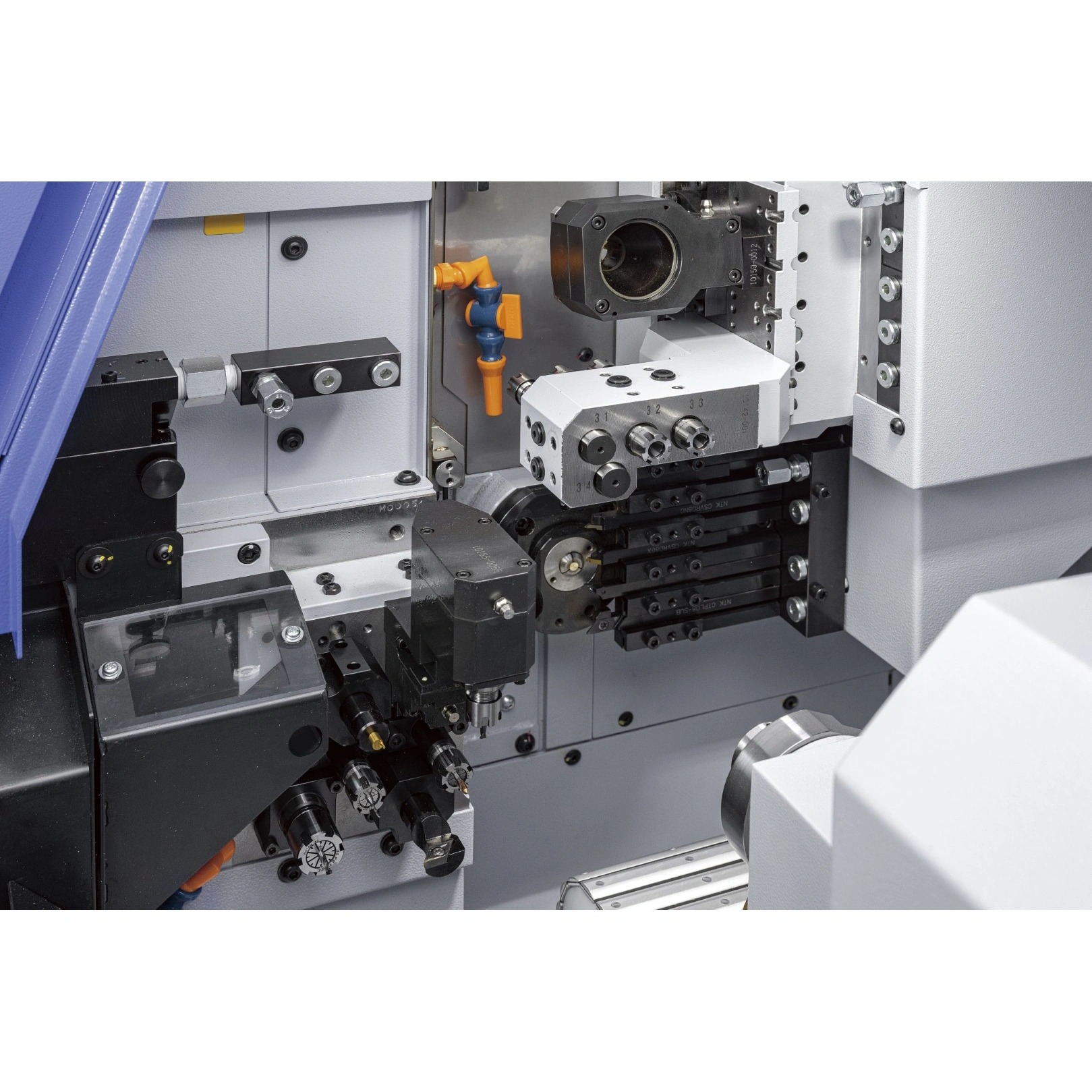

La série Star SL, avec le modèle SL-10, est dédiée à l'usinage de petits diamètres en barre. L'usinage atteint ø10 mm et la broche principale atteint 18 000 tr/min avec l'unité Stationary G.B. (15 000 tr/min avec Revolving G.B.), pour une puissance de 3,7 kW en continu (5,5 kW en pointe). La course de poupée est de 135 mm avec Stationary G.B. (105 mm avec Revolving G.B.) et le porte-outils accueille 6 outils, avec une cartouche à 4 positions. La contre-broche travaille jusqu'à 12 000 tr/min et les avances rapides atteignent 35 m/min. Avec un poids de 1 600 kg et un encombrement très réduit, la SL-10 est la machine des micro-pièces.

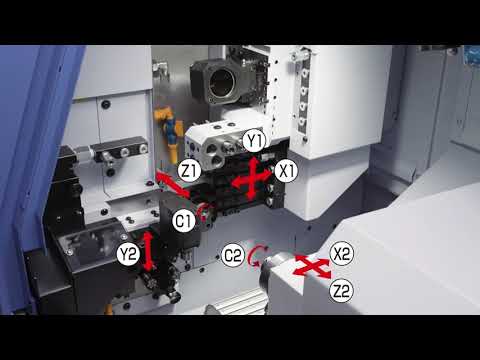

Vidéo
Commande numérique
- Commande
- Fanuc 32i-B Plus
- Programmation standard
- ISO
- CAM
- CAM de tiers
Comparaison des modèles (2)
| Paramètre | SL-10 | SL-7 |
|---|---|---|
| Course axe Z | 135 mm | 135 mm |
| Diamètre de barre | 10 mm / 12 mm (option) | 7 mm |
| Diamètre de tournage | 10 mm | 7 mm |
| Longueur de tournage | 135 mm | 135 mm |
| Canon de guidage | Guide-barre fixe / rotatif + rétractable (RMGB) | Guide-barre fixe / rotatif + rétractable (RMGB) |
| Longueur de tournage (canon rotatif) | 105 mm | 105 mm |
| Longueur de tournage (canon rétractable RMGB) | 75 mm | — |
| Vitesse broche (canon rotatif) | 15000 | — |
| Puissance broche (continue) | 5.5 kW | 3,7 kW |
| Broche – vitesse | 15000 1/min | 18000 (guide fixe) / 15000 (rotatif) tr/min |
| Puissance broche (crête) | 5,5 kW | 5,5 kW |
| Nombre d'axes | 8 | — |
| Magasin d'outils – capacité | — | 6 (outils de tournage) |
| Avances rapides | 36 m/min | 36 m/min |
| Poids de la machine | env. 1600 kg | — |
| CNC – modèle | — | Fanuc 32i-B Plus |
