  • |Centro di tornitura-fresatura CNC a bancale inclinato
Neway NL-M

La gamma di macchine NL-M, prodotte da NEWAY, é stata progettata per soddisfare le necessità di lavorazioni delle industrie più esigenti e rappresentano attualmente lo stato dell’arte nel campo di queste macchine, grazie all’impegno costante della società nella ricerca e sviluppo e nel raggiungimento di elevati standard qualitativi.

La serie NL-M è corredabile con un caricatore/alimentatore di barre, con un dispositivo di scarico del pezzo finito o di un caricatore frontale nel caso di alimentazione con spezzoni, e di numerosi altri accessori che ne fanno un mezzo di produzione praticamente universale, nel suo campo d’impiego.

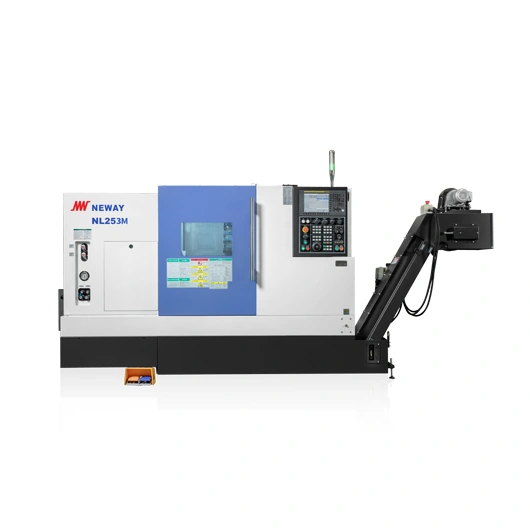

La serie Neway NL-M raccoglie 12 torni CNC a bancale inclinato (da NL161M a NL638M) concepiti come centri di tornitura-fresatura: torretta a 12 posizioni per utensili motorizzati e asse C sul mandrino principale permettono tornitura, fresatura, foratura e maschiatura in un unico ciclo. Il diametro massimo tornibile va da Ø240 a Ø560 mm, con passaggio barra da Ø44 a Ø89 mm e lunghezza tornibile fino a 2.960 mm; le corse coprono 180-350 mm in X e 330-3100 mm in Z. Il mandrino gira da 2000 a 6000 giri/min con potenza da 5,5 a 18,5 kW in continuo e fino a 22 kW di picco, mentre la struttura monoblocco in ghisa meehanite con guide piane prismatiche garantisce elevata rigidità su pezzi da 2600 a 9300 kg di peso macchina.

Richiedi informazioni

Controllo numerico

Controllo
Fanuc 0i-TF PlusSiemens 828D
Programmazione standard
ISO
Programmazione conversazionale
Manual Guide iShopTurn
CAM
CAM di terze parti

Modelli a confronto (12)

Parametro NL161M NL251M NL252M NL253M NL403M NL405M NL502M NL504M NL634M NL635M NL636M NL638M
Corsa asse (X×Z) 180 × 350 mm 180 × 330 mm 180 × 550 mm 180 × 830 mm 280 × 800 mm 280 × 1280 mm 280 × 600 mm 280 × 1100 mm 350 × 1100 mm 350 × 1600 mm 350 × 2100 mm 350 × 3100 mm
Diametro tornibile Ø240 mm Ø290 mm Ø290 mm Ø290 mm Ø400 mm Ø400 mm Ø400 mm Ø400 mm Ø560 mm Ø560 mm Ø560 mm Ø560 mm
Diametro rotante Ø500 mm Ø550 mm Ø550 mm Ø550 mm Ø660 mm Ø660 mm Ø660 mm Ø660 mm Ø770 mm Ø770 mm Ø770 mm Ø770 mm
Diametro barra Ø44 mm Ø51 mm Ø51 mm Ø51 mm Ø74 mm Ø74 mm Ø74 mm Ø74 mm Ø74 mm Ø74 mm Ø89 mm Ø89 mm
Lunghezza tornibile 320 mm 240 mm 460 mm 725 mm 700 mm 1180 mm 500 mm 1000 mm 960 mm 1460 mm 1960 mm 2960 mm
Mandrino – velocità 6000 giri/min 5000 giri/min 5000 giri/min 5000 giri/min 3500 giri/min 3500 giri/min 3500 giri/min 3500 giri/min 2000 giri/min 2000 giri/min 2000 giri/min 2000 giri/min
Potenza mandrino (continua) 5.5 kW 11 kW 11 kW 11 kW 15 kW 15 kW 15 kW 15 kW 18.5 kW 18.5 kW 18.5 kW 18.5 kW
Potenza mandrino (picco) 7.5 kW 15 kW 15 kW 15 kW 18.5 kW 18.5 kW 18.5 kW 18.5 kW 22 kW 22 kW 22 kW 22 kW
Mandrino – attacco / cono A2-5 A2-6 A2-6 A2-6 A2-8 A2-8 A2-8 A2-8 A2-11 A2-11 A2-11 A2-11
Magazzino utensili – capacità torretta a 12 posizioni torretta a 12 posizioni torretta a 12 posizioni torretta a 12 posizioni torretta a 12 posizioni torretta a 12 posizioni torretta a 12 posizioni torretta a 12 posizioni torretta a 12 posizioni torretta a 12 posizioni torretta a 12 posizioni torretta a 12 posizioni
Avanzamenti rapidi X 30 / Z 30 m/min X 24 / Z 30 m/min X 24 / Z 30 m/min X 24 / Z 30 m/min X 24 / Z 30 m/min X 24 / Z 30 m/min X 16 / Z 20 m/min X 16 / Z 20 m/min X 12 / Z 16 m/min X 12 / Z 16 m/min X 12 / Z 16 m/min X 12 / Z 10 m/min
Peso macchina 2600 kg 3200 kg 3800 kg 4200 kg 4100 kg 4600 kg 4000 kg 4500 kg 7000 kg 7500 kg 8200 kg 9300 kg
Consumo elettrico 20 kVA 30 kVA 30 kVA 30 kVA 35 kVA 35 kVA 35 kVA 35 kVA 35 kVA 35 kVA 35 kVA 35 kVA
CNC – modello Neway Fanuc [Siemens] Neway Fanuc [Siemens] Neway Fanuc [Siemens] Neway Fanuc [Siemens] Neway Fanuc [Siemens] Neway Fanuc [Siemens] Neway Fanuc [Siemens] Neway Fanuc [Siemens] Neway Fanuc [Siemens] Neway Fanuc [Siemens] Neway Fanuc [Siemens] Neway Fanuc [Siemens]
