Neway VNL-M Grande Taglia
- Tornitura
- |Tornio verticale CNC di grande taglia
Si tratta in sostanza di una linea di macchine estremamente evolute e confortevoli, che riteniamo soddisfino pienamente l’evoluzione dei marchi in un’ottica di modernità della produzione e valorizzino lo sforzo innovativo compiuto dai designer NEWAY che attingono alla grande esperienza che l’azienda ha accumulati in oltre 30 anni di attività nel mercato della tornitura verticale.

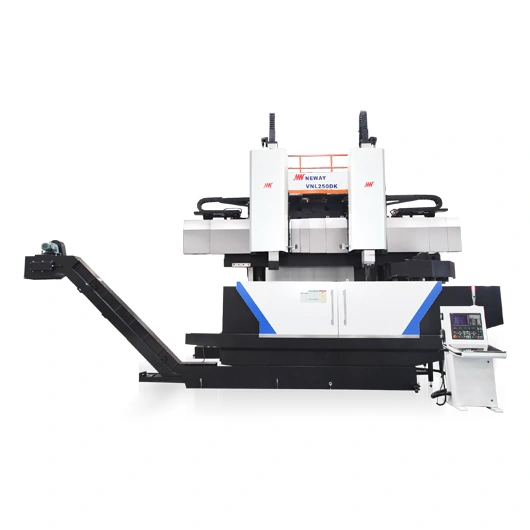

La serie Neway VNL-M raccoglie 7 torni verticali CNC (VNL125M, VNL160M, VNL250M, VNL320M, VNL400M, VNL500M, VNL630M) di grande taglia, dotati di traversa mobile che, avvicinandosi al pezzo, aumenta la rigidità complessiva del sistema. Dal modello VNL250 al modello VNL630 è possibile avere anche la doppia RAM (VNL250DM….). La linea comprende torni verticali con funzioni di fresatura, foratura e rettifica. Il diametro massimo tornibile va da 1250 a 6300 mm, con diametro rotante da 1500 a 6600 mm e altezza tornibile da 1000 a 4000 mm; il peso massimo del pezzo arriva a 100000 kg. Il motore mandrino sviluppa una potenza da 30kW fino a 110 kW, per la tornitura verticale di grandi componenti e motore fresa con potenza da 7.5 kW fino a 28 kW.

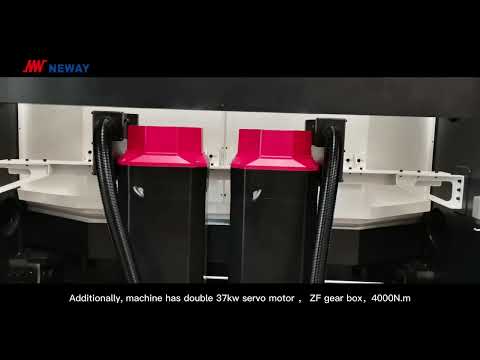

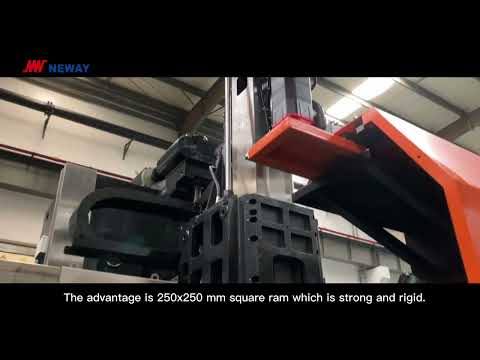

Video
Controllo numerico
- Controllo
- Fanuc 0i-TF Plus
- Programmazione standard
- ISO
- Programmazione conversazionale
- Manual Guide i
- CAM
- CAM di terze parti
Modelli a confronto (7)
| Parametro | VNL125M | VNL160M | VNL250M | VNL320M | VNL400M | VNL500M | VNL630M |
|---|---|---|---|---|---|---|---|
| Corsa asse (X×Z) | — | — | — | 1950 × 1400 mm | 2175 × 1400 mm | 2675 × 1400 mm | 3450 × 2000 mm |
| Diametro tornibile | 1250 mm | 1600 mm | 2500 mm | 3200 mm | 4000 mm | 5000 mm | 6300 mm |
| Diametro rotante | 1500 mm | 1800 mm | 2750 mm | 3600 mm | 4000 mm | 5000 mm | 6600 mm |
| Peso massimo pezzo | 5000 kg | 8000 kg | 16000 kg | 32000 kg | 40000 kg | 50000 kg | 100000 kg |
| Dimensioni pezzo lavorabile – Z | 1000 mm | 1600 mm | 2500 mm | 2000 mm | 2000 mm | 2000 mm | 4000 mm |
| Potenza mandrino (continua) | 30 kW | 37 kW | 55 kW | 75 kW | 75 kW | 75 kW | 110 kW |
| Mandrino – velocità | — | — | — | 0,2-100 giri/min (tavola) | 0,2-72 giri/min (tavola) | 0,5-50 giri/min (tavola) | 0,32-32 giri/min (tavola) |
| Magazzino utensili – capacità | — | — | — | 16 posizioni | 16 posizioni | 16 posizioni | 16 posizioni |
| Avanzamenti rapidi | — | — | — | 6 m/min (X e Z) | 6 m/min (X e Z) | 6 m/min (X e Z) | 4 m/min (X e Z) |
| Peso macchina | — | — | — | 56000 kg | 75000 kg | 82000 kg | 175000 kg |
