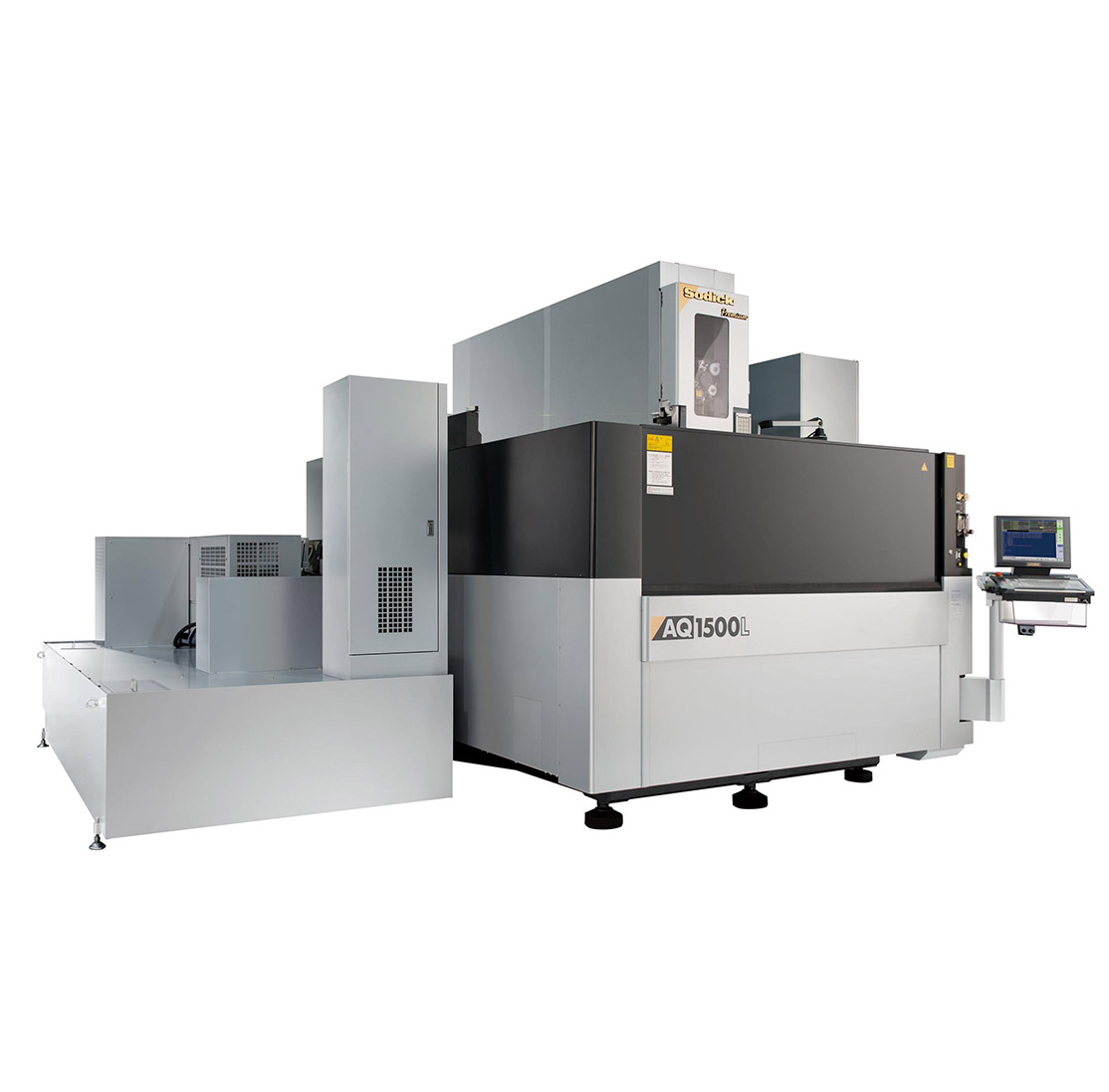

Sodick Serie AQ Filo
In risposta alla crescente domanda di macchine per elettroerosione a filo di grandi dimensioni, derivante dalla crescita del settore aerospaziale, automobilistico, elettrodomestici e meccanica generale con particolari XXL, Sodick ha ampliato la sua gamma di macchine a filo inserendo i modelli della serie AQ.
L’AQ1200L/AQ1500L utilizzano la tecnologia dei motori lineari sviluppata e prodotta da Sodick per garantire un movimento fluido e preciso. IL CNC è in grado di importare direttamente un modello 3D, supportando l’operatore alfine di ottenere una produttività ottimale durante il processo produttivo.
Specifiche tecniche
| Dati tecnici | AQ1200L | AQ1500L |
|---|---|---|
| Corsa asse X/Y/Z | 1200 X 800 X 400 mm | 1500 X 1000 X 600 mm |
| Corsa asse U/V | 1220 X 820 mm | 1520 X 1020 mm |
| Peso max pezzo | 4000 kg | 8000 kg |
| Dimensioni max pezzo (LxPxA) | 1600 x 1200 x 400 | 1900 x 950 x 600 |
| Max conicità (rif. altezza 150 mm) | +/-30° (+/-45° Option) | +/-30° (+/-45° Option) |
| Diametro filo | Ø 0.1 ~ 0.3 mm | Ø 0.1 ~ 0.3 mm |
| Velocità max filo | 420 mm/sec | 420 mm/sec |
| Max bobina | 20 kg | 20 kg |
| Tensione filo | 3 ~ 23 N | 3 ~ 23 N |
| Dimensioni macchina (LxPxA) | 4100 x 3935 x 2510 mm | 5600 x 4435 x 2930 mm |
| Peso macchina | 10000 kg | 15000 kg |
| Serbatoio acqua | ||
| Peso (a vuoto) | 850 (Main) + 550 (Sub) kg | 1030 (Main) + 1010 (Sub) kg |
| Capacità | 3000 l | 5000 l |
| Filtraggio | 4 eco filtri | 4 eco filtri |
| Deionizzazione | Resine (18 l) | Resine (18 l) |
