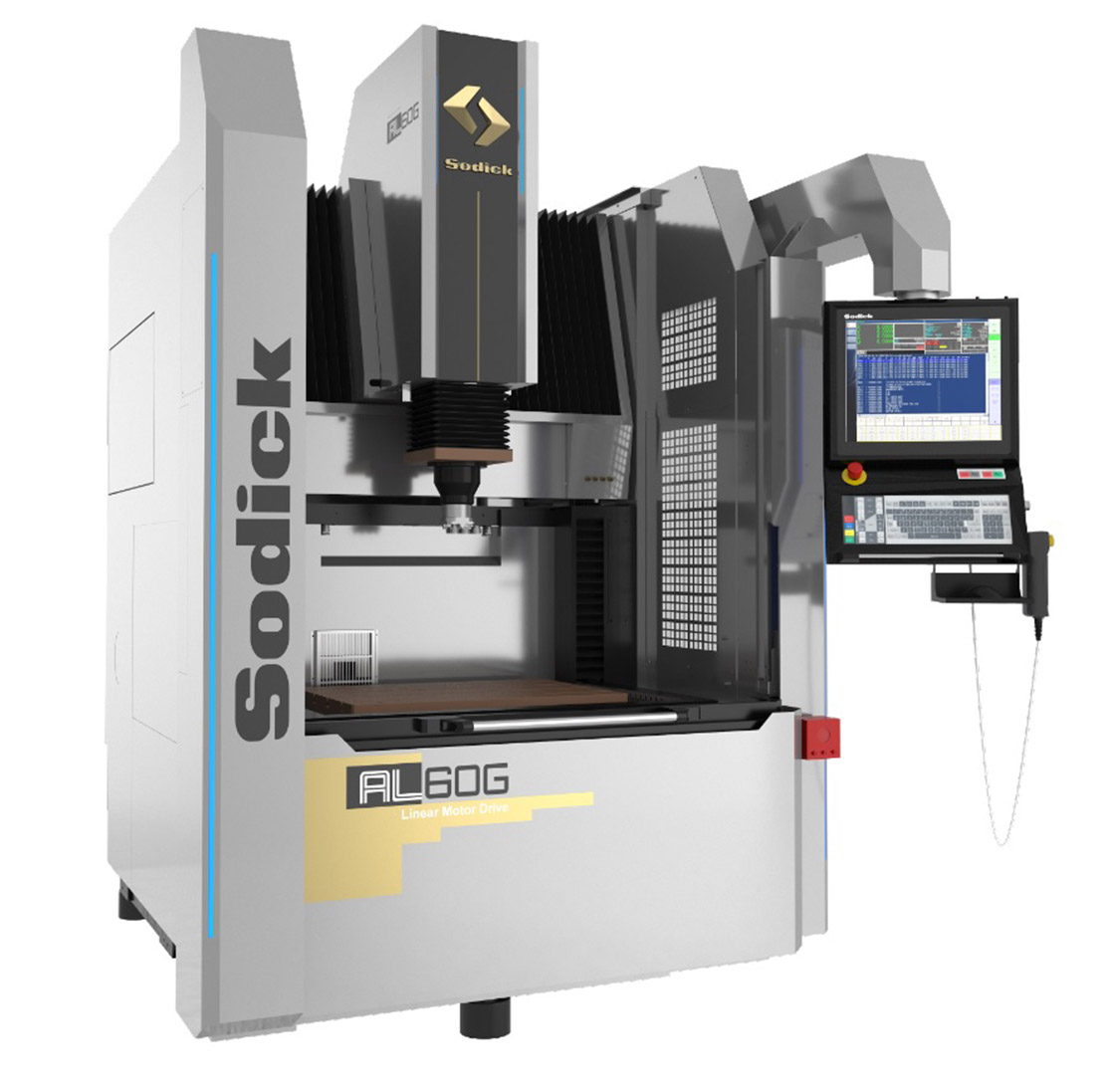

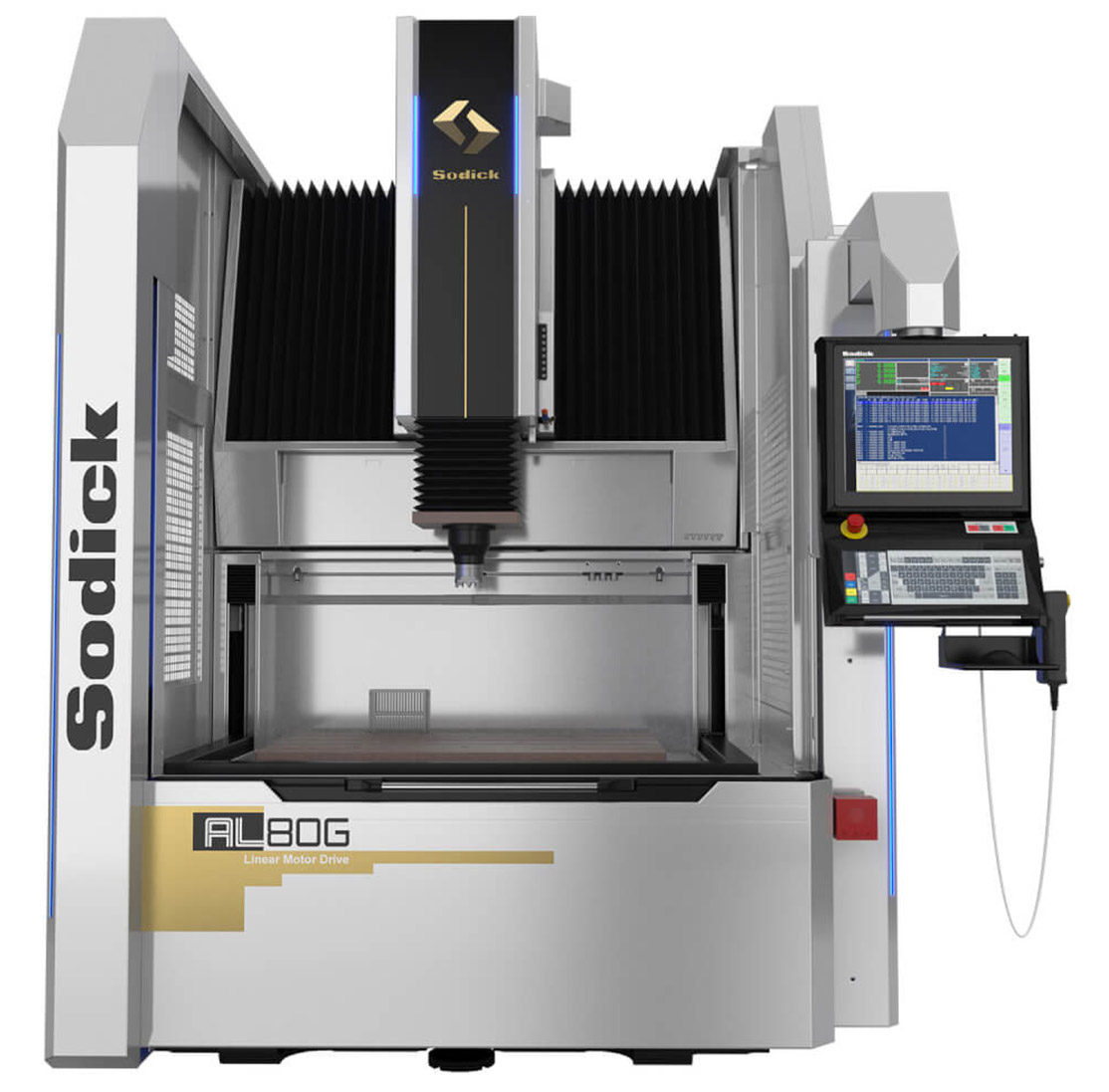

Sodick SÉRIE AL

La série AL de Sodick supporte l’usinage de moules et pièces de précision avec son moteur linéaire et la plus récente technologie de décharge électrique.

La série AL est équipée de moteurs linéaires conçus et produits en interne, et permet un usinage à grande vitesse, très efficace. Avec la structure de la machine très rigide, la fonction de correction de précision « TH COM » réduit l’écart thermique de 50 % par rapport aux modèles conventionnels.

La vitesse de communication et de débit est améliorée dans le nouveau « SP Power Supply » pour l’électroérosion à plongeon, qui a augmenté de plus du double la vitesse de réponse du contrôle du moteur. L’adoption de nouveaux circuits « TMM4 » et « BSN4 » améliore la qualité et la vitesse de toute la gamme d’usinages à décharge électrique.

L’adoption de la plus récente technologie de contrôle des décharges électriques « Circuit Arc-less 4 » a remarquablement amélioré les performances des électroérosions à plongeon, par exemple avec une meilleure vitesse, la réduction de l’usure des électrodes. Plusieurs qualités de surfaces d’usinage sont donc possibles, satinées ou en miroir. La machine est dotée des conditions d’usinage AI « LN Pro AI ».

Specifiche tecniche

Données techniquesAL40GAL60G
Courses axes X-/Y-/Z (mm)400 x 300 x 270600 x 420 x 370
Dimensions banc céramique (L x P, mm)600 x 400750 x 550
Dimensions cuve de travail (L x P x A mm)750 x 620 x 350950 x 740 x 450
Poids max. de la pièce (kg)5501,500
Poids max. Électrode (kg)5050
Distance entre plan du banc et mandrin (mm)150~420 (EROWA ITS)2000~570 (EROWA ITS)
Distance entre sol et plan du banc (mm)830850
Poids machine (kg)4,1005,350
Puissance requise3-phase, 50/60 Hz, 10 KvA3-phase, 50/60 Hz, 10 KvA
Réservoir diélectriqueAL40GAL60G
LiquideDiélectriqueDiélectrique
Capacité285465
Système de filtrationFiltres papier remplaçablesFiltres papier remplaçables
