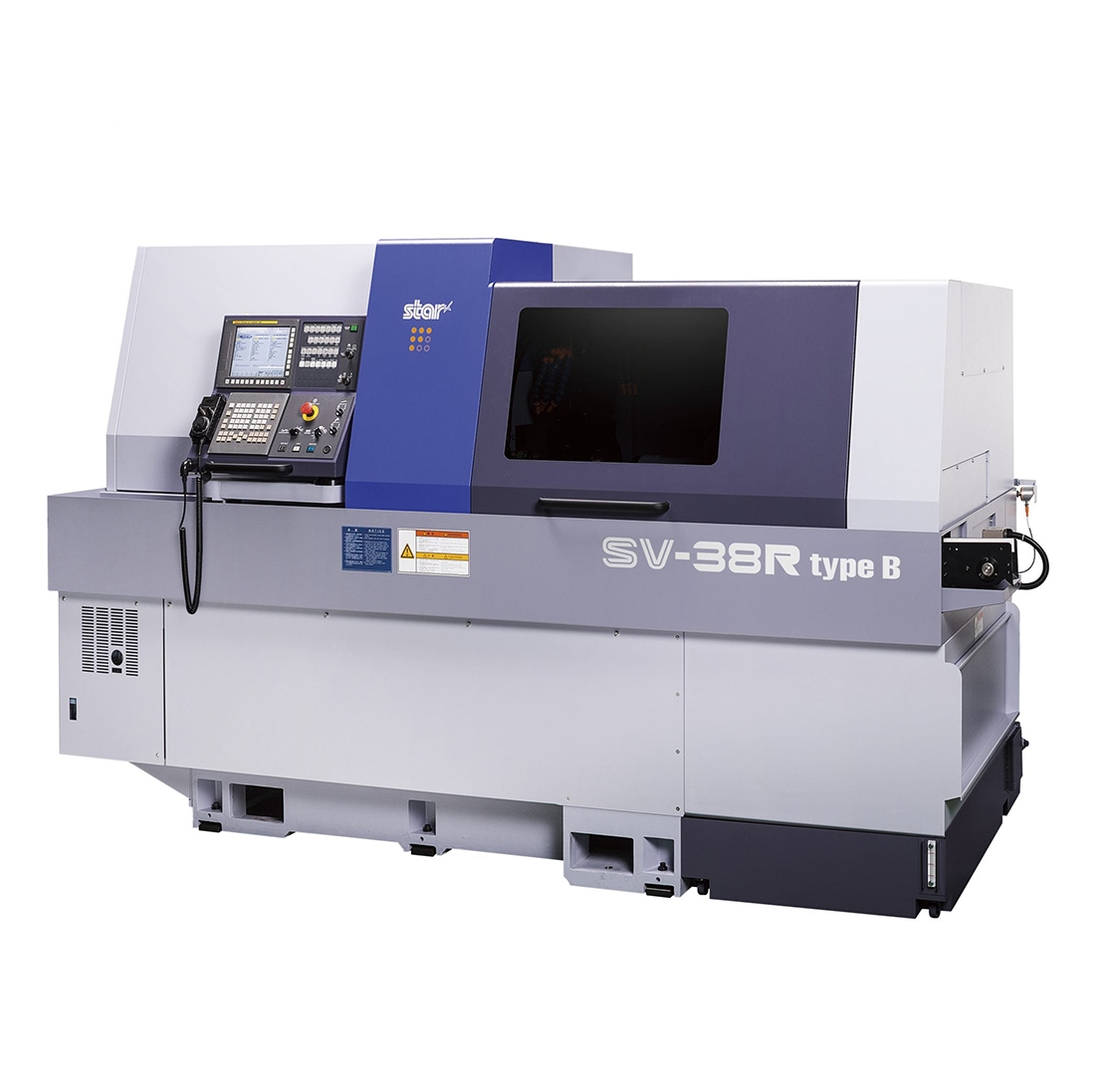

Star Série SV
Les tours à poupée mobile de la série SV à contrôle numérique par ordinateur, intègrent les caractéristiques traditionnelles des tours Swiss-Type à la technologie d’avant-garde STAR, avec possibilité d’usinages simultanés avant/arrière de tournage, perçage, taraudage et fraisage, et usinages avec trois outils à contact.
Spécifications techniques
| Modèle | SV-20R | SV-38R | |
|---|---|---|---|
| Diamètre max. usinage Ø | mm | 20 (23 opz) | 38 |
| Max. course poupée mobile avec canon | mm | 205 | 350 |
| Max. course poupée sans canon | mm | 50 | 95 |
| Max. capacité de perçage | |||
| Outil fixe sur tourelle | Ø | 14 | 23 |
| Outil tournant sur tourelle | Ø | 10 | 10 |
| Outil tournant sur coulisse | Ø | 10 | 10 |
| Outil fixe sur plaque de reprise | Ø | 12 | 16 |
| Outil motorisé sur plaque de reprise | Ø | 6 | 10 |
| Max. capacité de taraudage | |||
| Outil fixe sur tourelle | M10x1,5 | M16x2 | |
| Outil fixe sur plaque de reprise | M10x1,5 | M12x1,75 | |
| Outil tournant sur tourelle | M8x1,25 | M8x1,25 | |
| Outil tournant sur coulisse | M8x1,25 | M8x1,25 | |
| Outil tournant sur plaque de reprise | M5x0,8 | M8x1,25 | |
| Max. capacité de fraisage | |||
| Fraise à queue sur tourelle ou coulisse | Ø | 10 | 20 |
| Fraise à disque sur tourelle | mm | 2×10 | 2×10 |
