Sodick K

Die Baureihe K der Mikrobohrmaschinen umfasst drei Modelle:

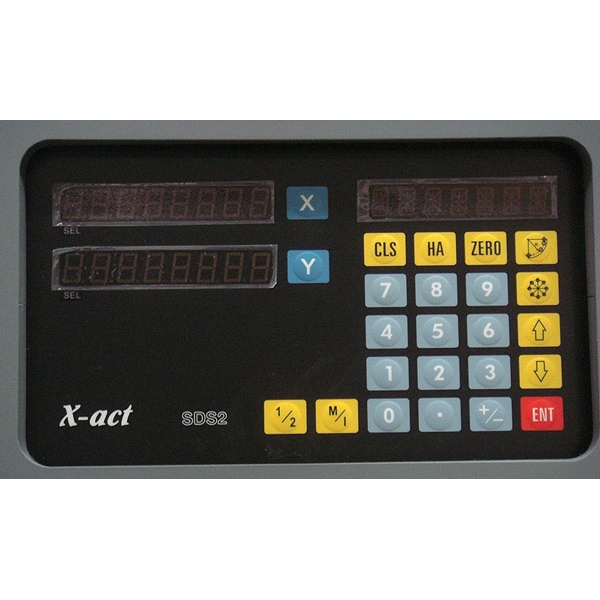

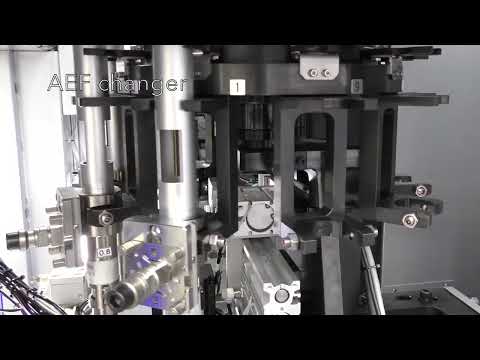

Das Modell K1C-S ist eine manuelle Maschine mit Anzeige, das Modell K3HS ist mit CNC-Steuerung, automatischer Elektrodenwechselvorrichtung und automatischer Kontrolle des Röhrchenverschleißes ausgestattet, während die K4HL eine Maschine für das hochpräzise Mikrobohren bei hoher Geschwindigkeit ist, mit hoher Genauigkeit und Oberflächengüte; serienmäßig mit Linearmotoren auf den Achsen X, Y und Z ausgestattet, wurde sie unter voller Nutzung der Erfahrung und des Know-hows entwickelt, die das Unternehmen in über zwanzig Jahren im Erodierbereich erworben hat. Sie ist außerdem mit modernsten Automatisierungssystemen ausgestattet, die eine kontinuierliche und lang andauernde Bearbeitung von Bohrungen unterschiedlicher Größe ermöglichen.

Diese Maschinen sind eigens dafür ausgelegt, Mikrobohrungen in harten Werkstoffen auszuführen; die extrem hohe Ausführungsgeschwindigkeit ermöglicht einen deutlich schnelleren Prozess als herkömmliche Verfahren.

Sie erreichen hohe Leistungen auch bei Werkstoffen wie gehärtetem Stahl oder Wolframkarbid, durch den Einsatz von Elektroden mit einem Durchmesser von 0,25 mm bis 3,0 mm.

Die besonders kompakte Bauweise ermöglicht es dem Anwender, Platz in der Fertigungsumgebung zu sparen.

Der Einsatz des patentierten nicht brennbaren Dielektrikums (VITOL-KS) erlaubt ein hohes Maß an Sicherheit unter allen Bearbeitungsbedingungen.

Bei den Modellen K3HS und K4HL ist das automatische Programmiersystem LN Assist serienmäßig; sein Grafikbildschirm vereinfacht alle Einricht- und Programmiervorgänge. Die Software LN Assist übernimmt eine Reihe von Berechnungen und Makrofunktionen, sodass die Bediener unterschiedliche Bohrbilder leicht verwalten und komplexe Bearbeitungsprogramme erstellen können.

Die Sodick Baureihe K vereint Maschinen für das Mikrobohren (Hole Drilling EDM) mit Rohrelektrode, hier in den Modellen K1C, K3HS und K4HL. Die kompakteste K1C bietet Verfahrwege von 200 x 300 x 300 mm auf einem Tisch von 250 x 350 mm und Teile bis 100 kg.

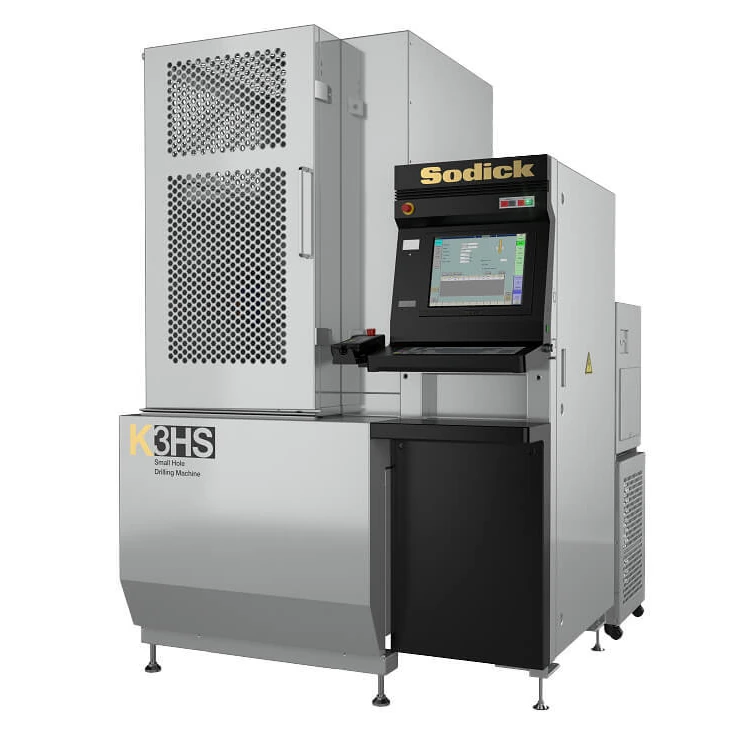

Das Modell K3HS steigt auf Verfahrwege von 300 x 400 x 300 mm auf einem Tisch von 480 x 790 mm und Teile bis 300 kg, mit CNC LK2 (optional LK20 mit 8 Achsen).

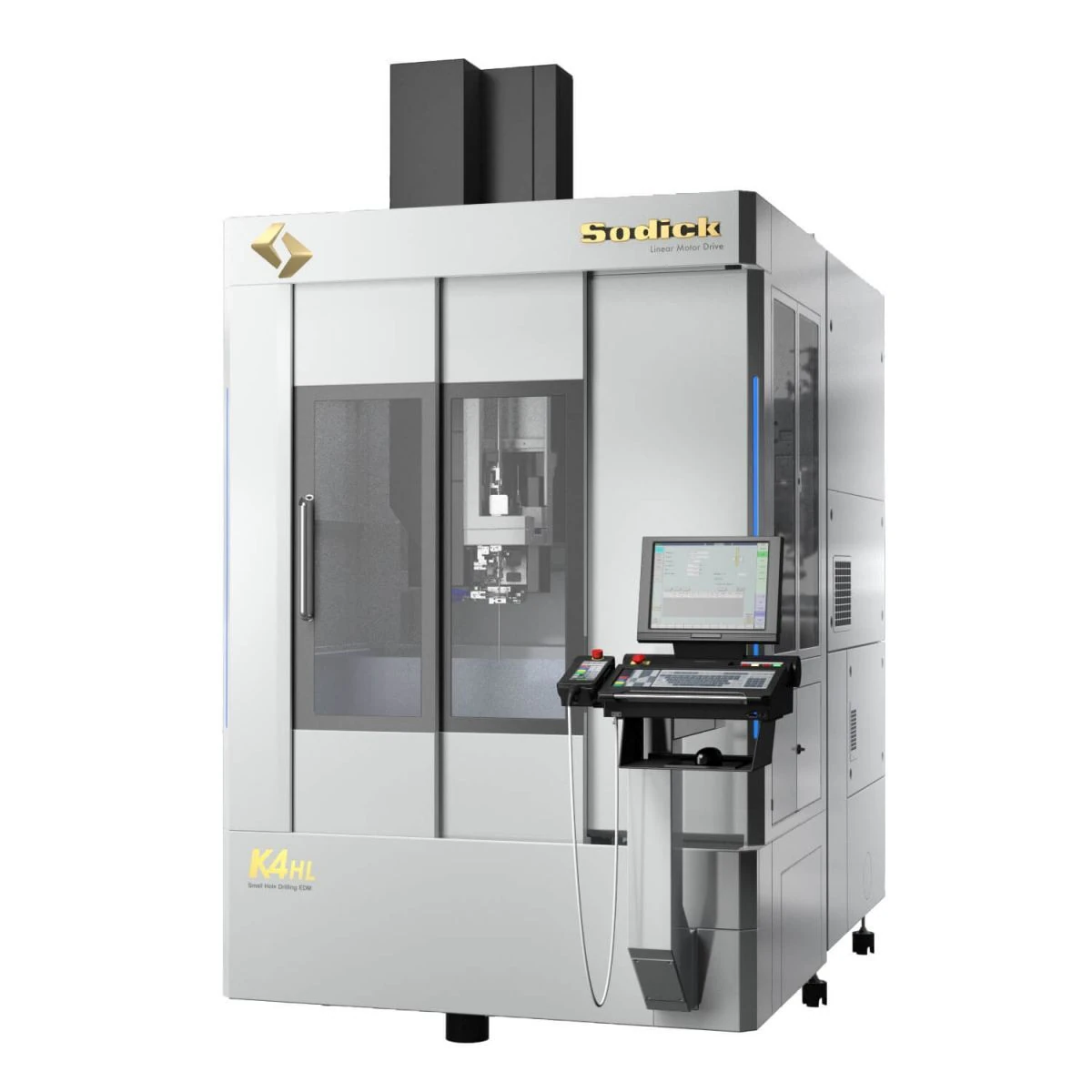

Die K4HL hat Verfahrwege von 400 x 300 x 500 mm mit einem Keramiktisch von 750 x 650 mm, der Teile bis 500 kg aufnehmen kann, mit CNC SPK oder SPK-E für die Steuerung von bis zu 8 Achsen (optional).

Die ersten beiden Modelle sind die ideale Lösung, um schnell Startlöcher für das Drahtschneiden oder Durchflussbohrungen herzustellen.

Die K4HL ist dem Präzisions-Mikrobohren gewidmet und richtet sich vor allem an die Bereiche Luft- und Raumfahrt, Energie, Medizintechnik und Halbleiter für die Elektronik; ihre zahlreichen Funktionen ermöglichen eine hohe Produktivität im mannlosen Betrieb.
